Note: This product has three appearance colors to choose from. Please check the order information carefully before placing an order.

The yellow and blue outer packaging of DPOX180H oscilloscope use blue as the cover packaging.

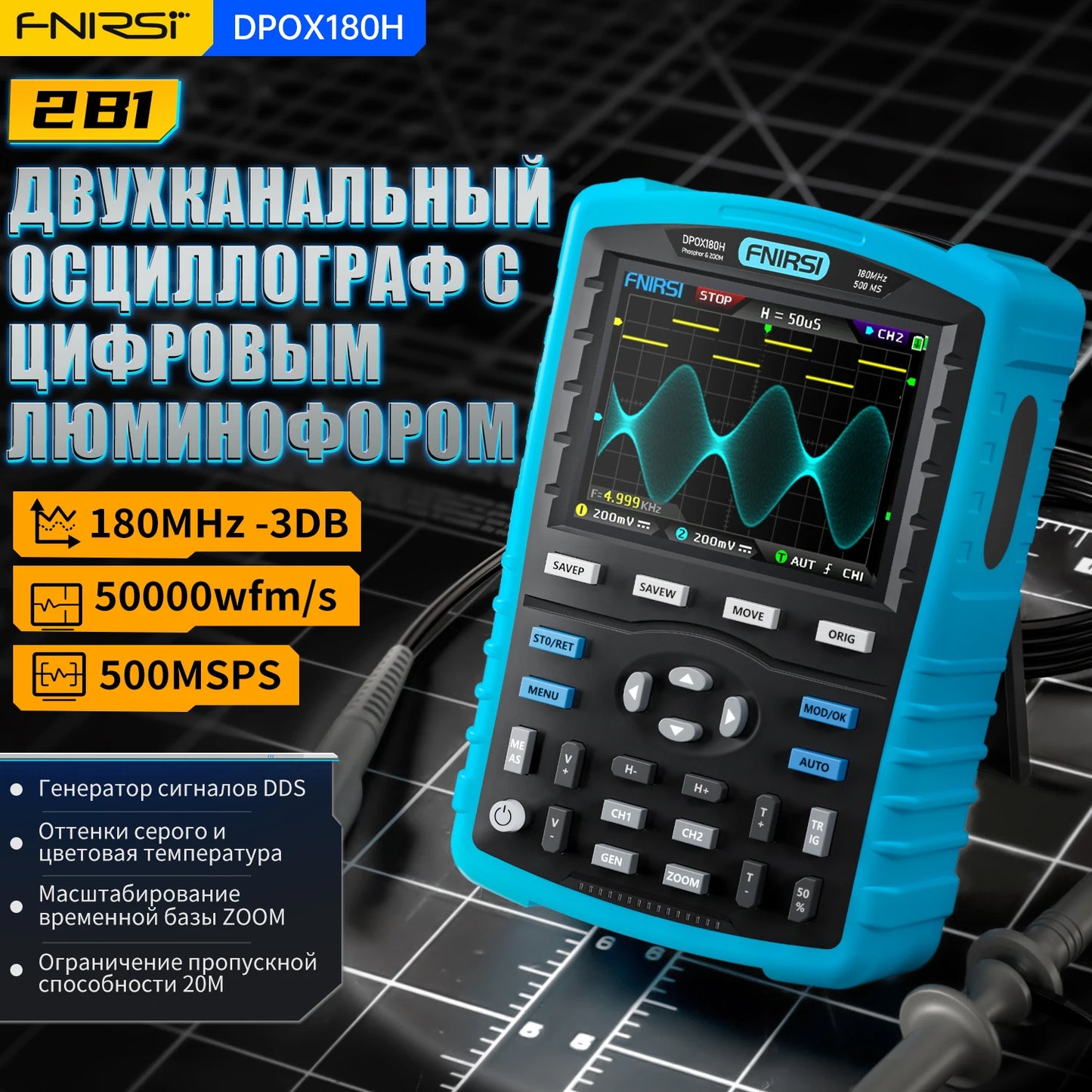

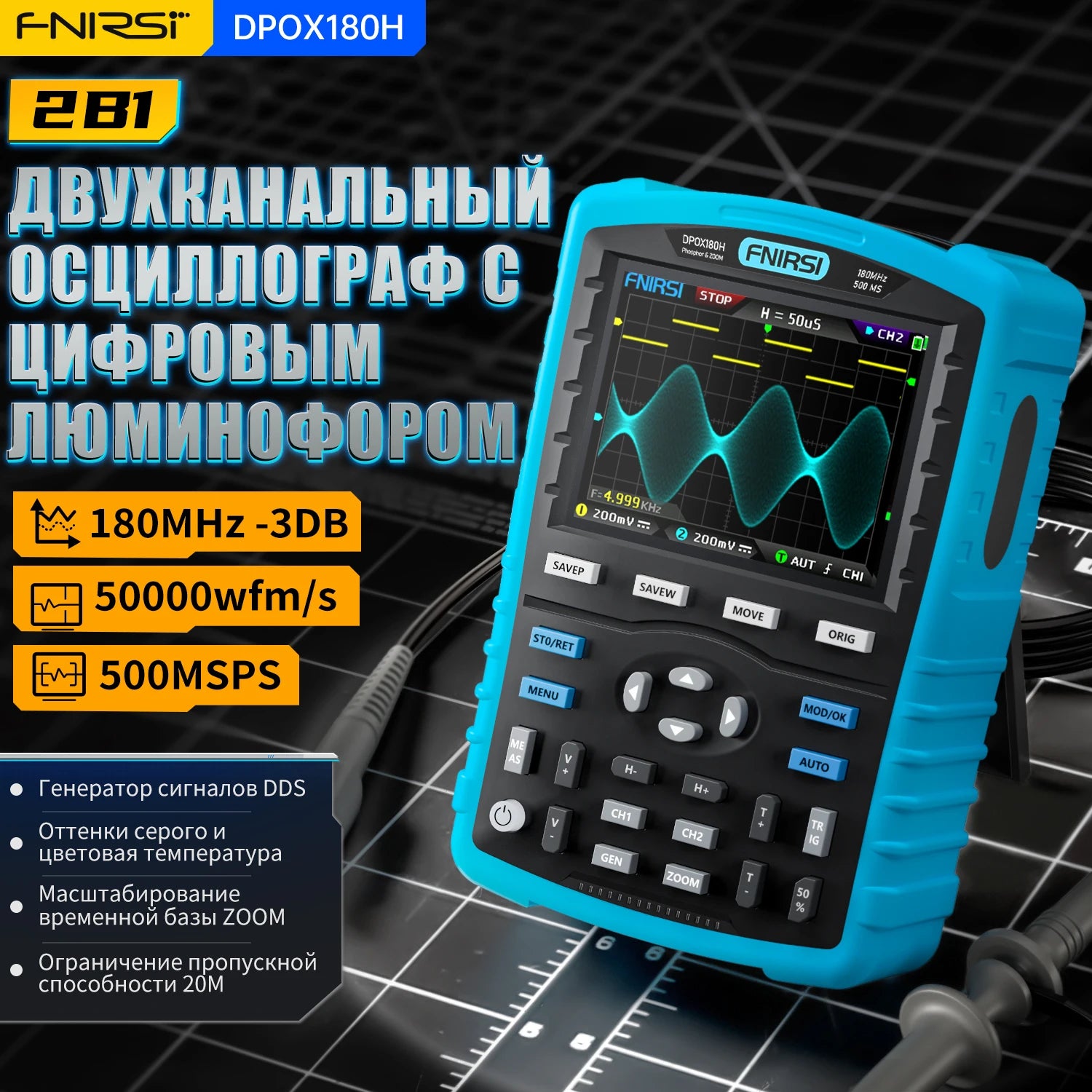

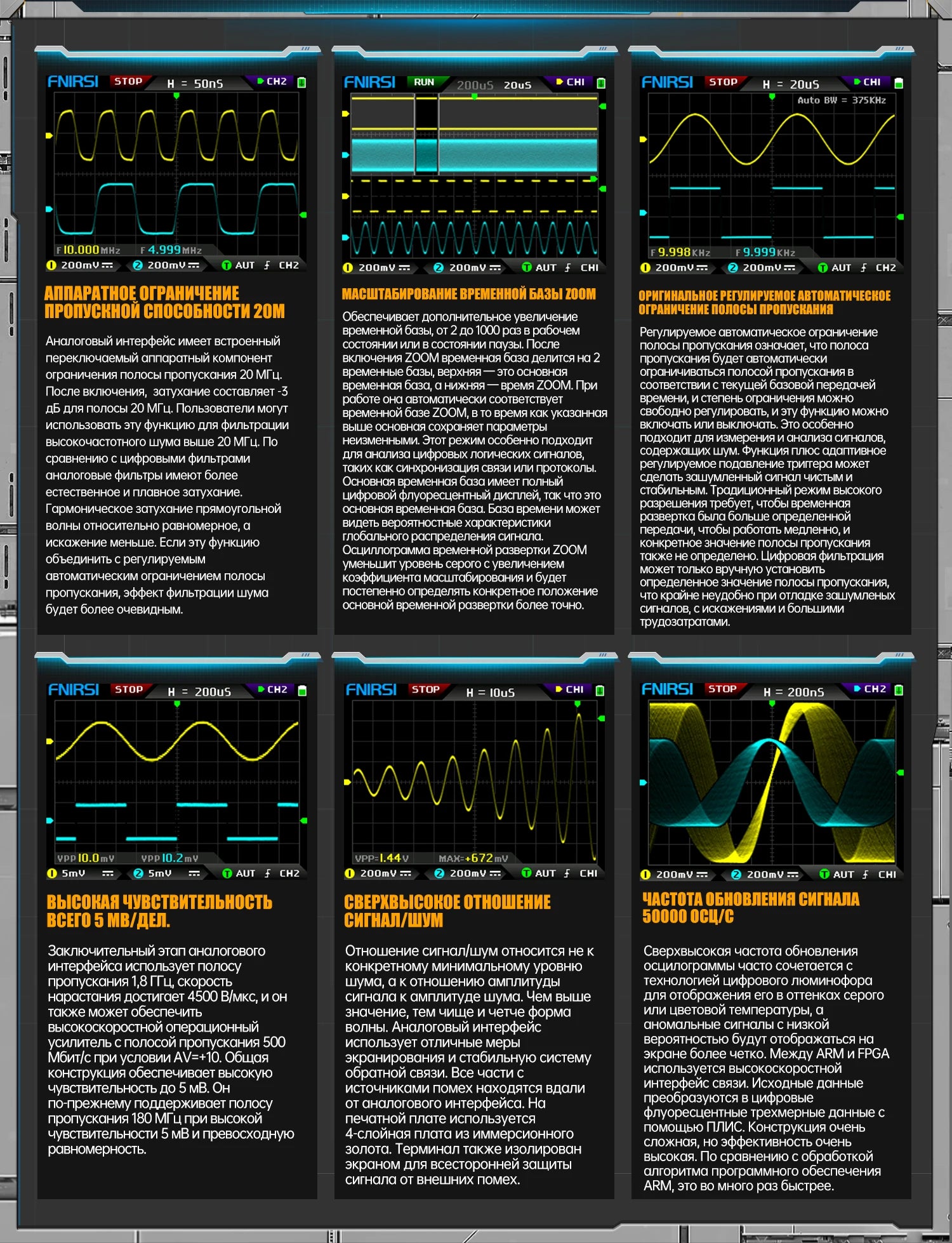

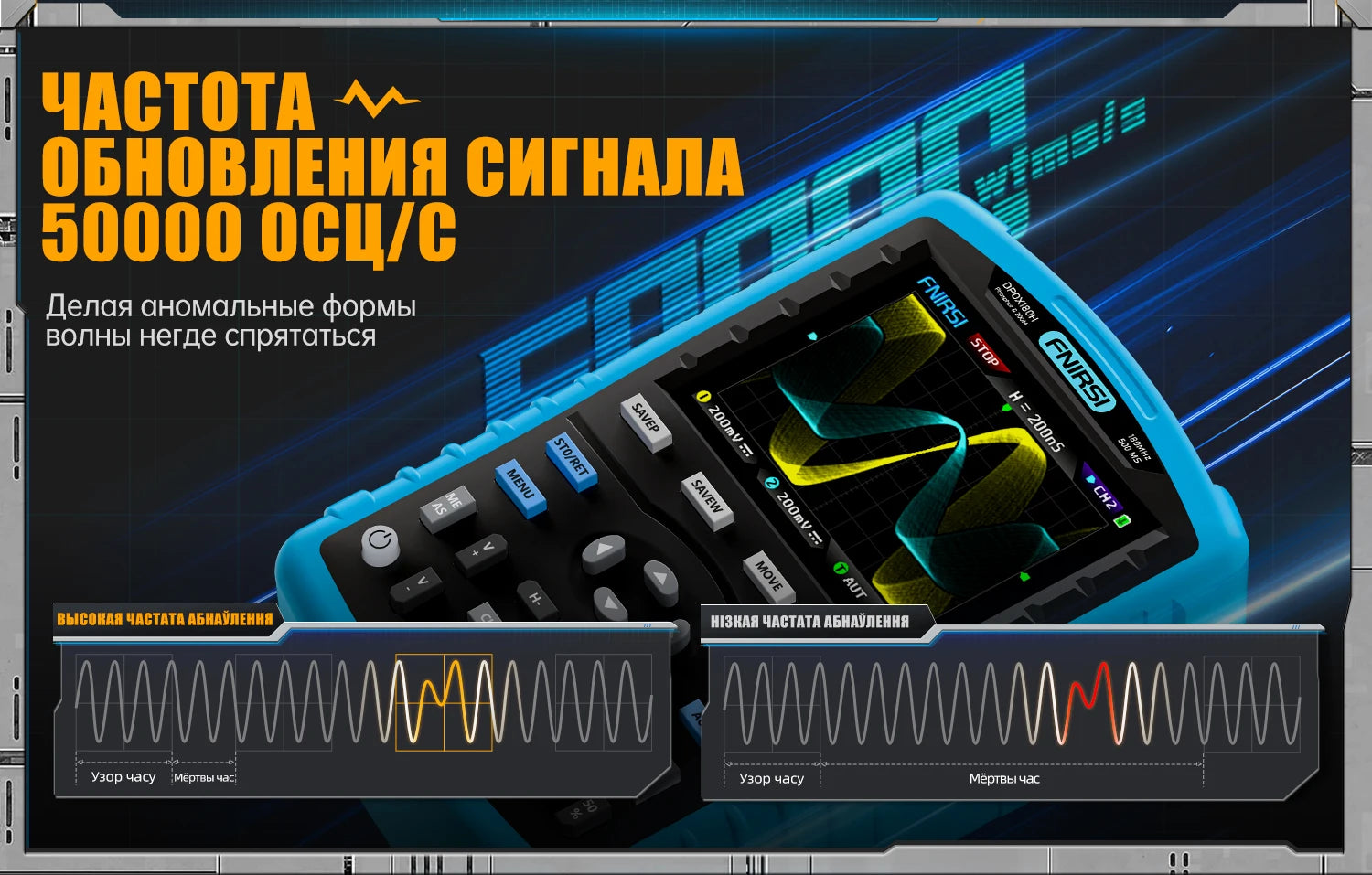

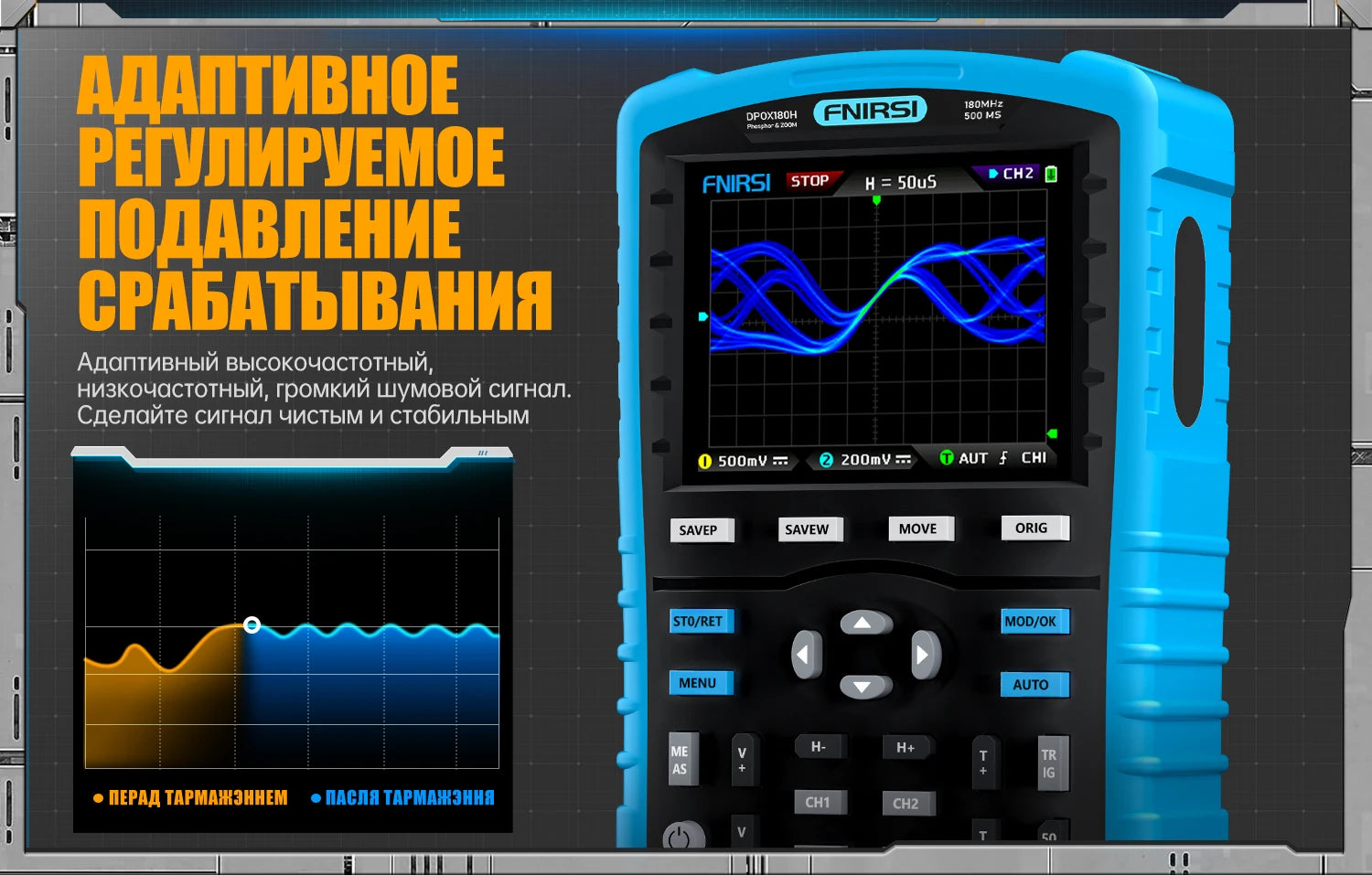

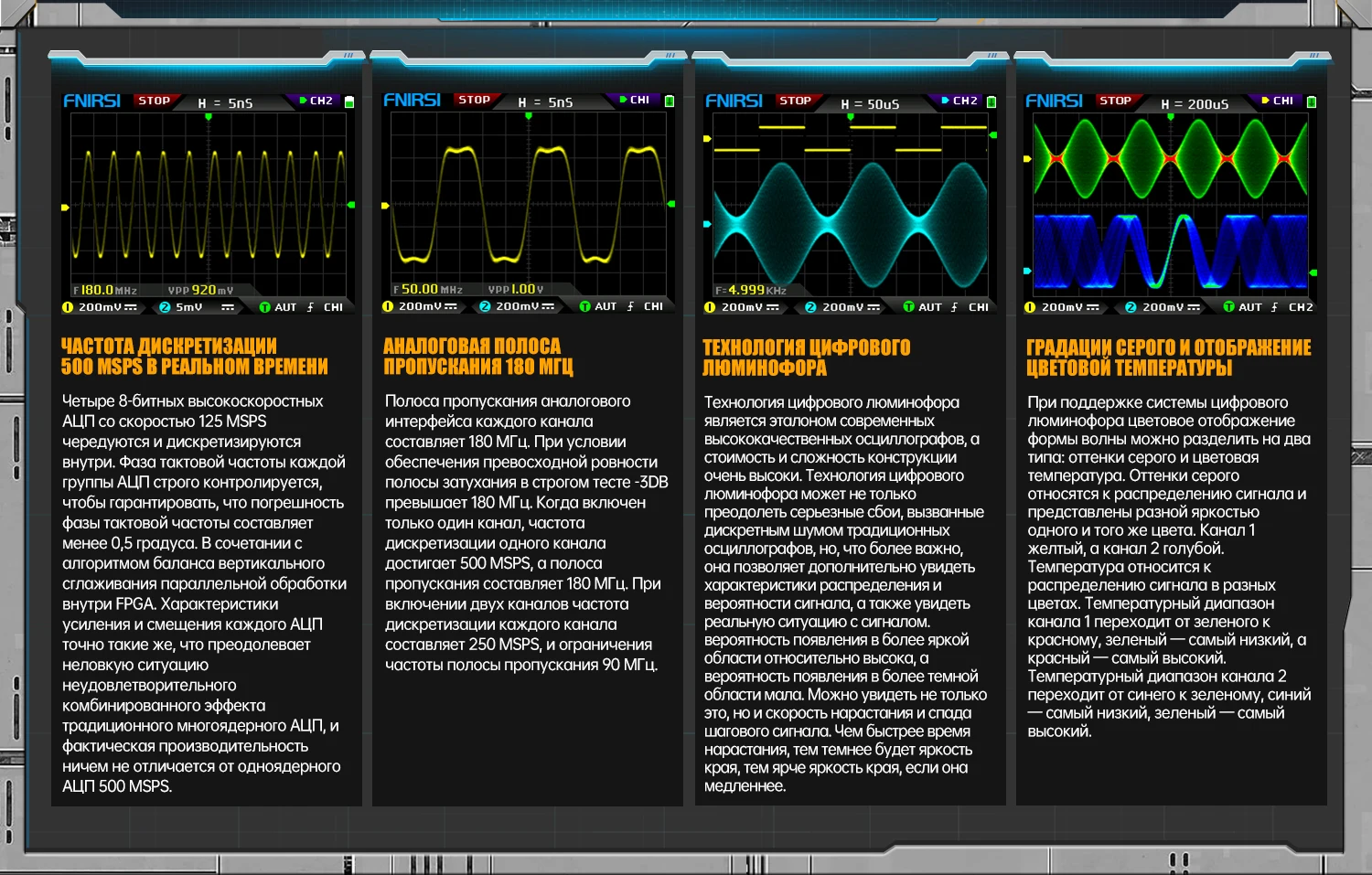

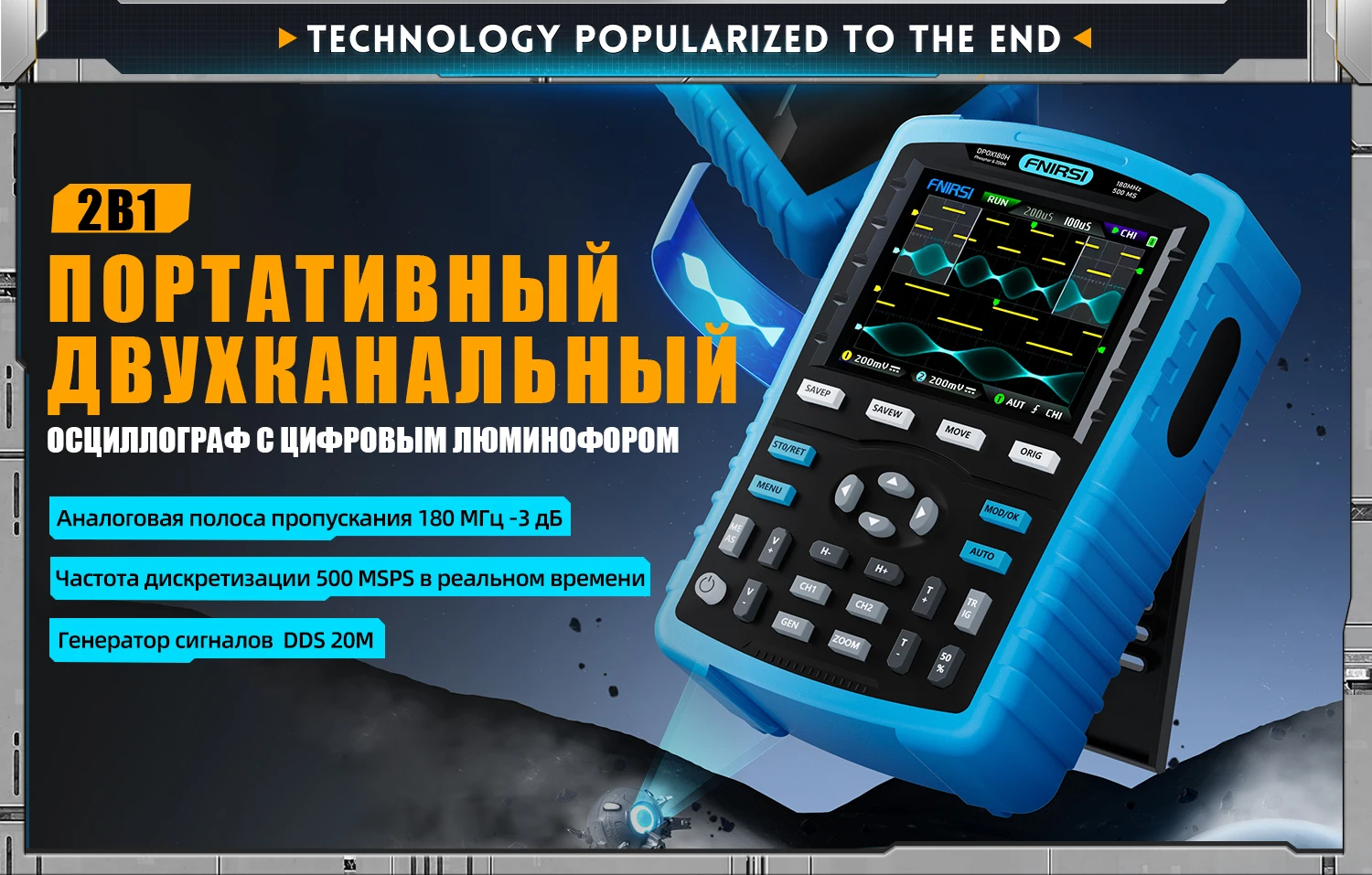

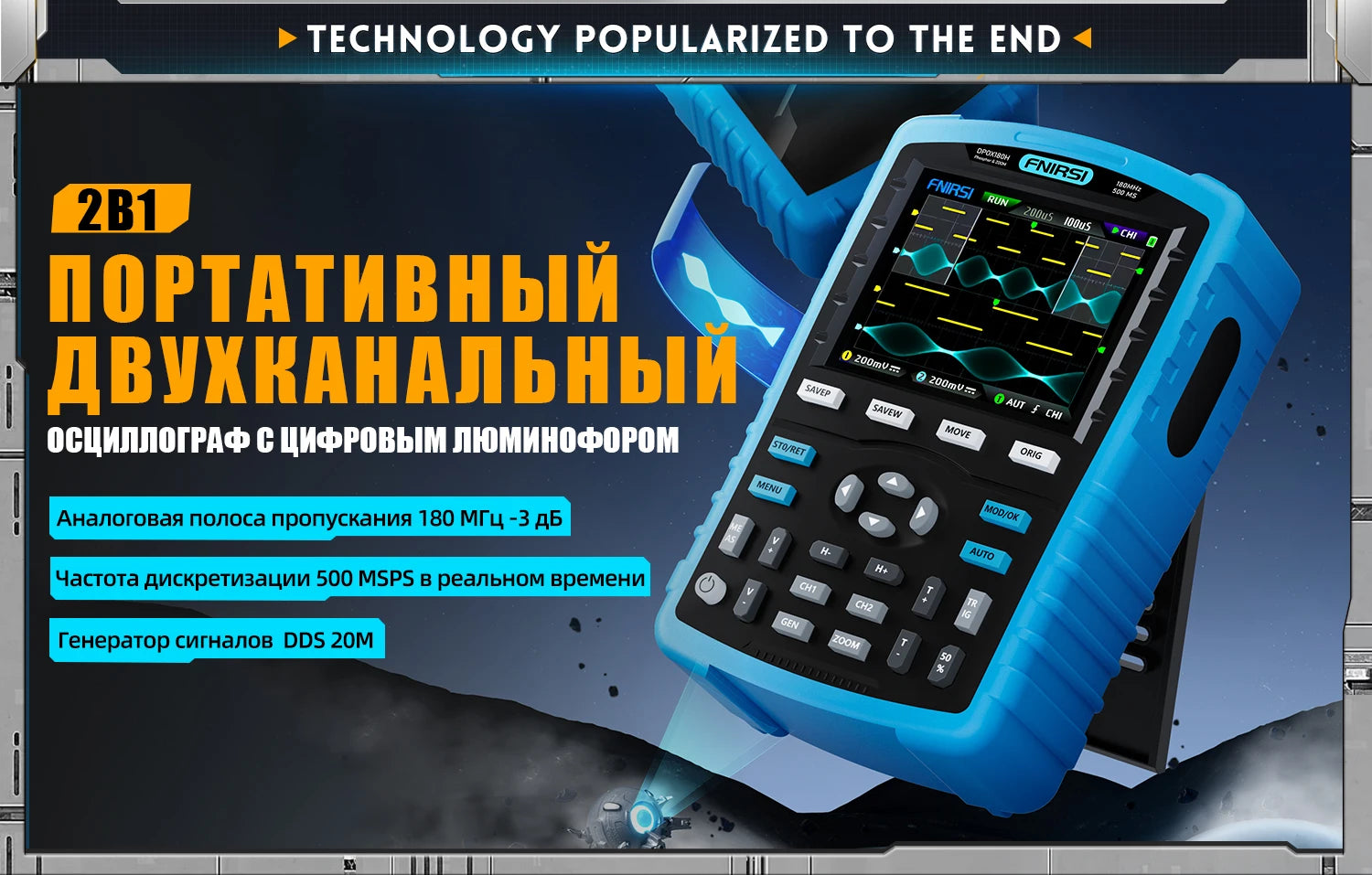

DPOX180H — это экономичный портативный двухканальный Электронные измерительные приборы, выпущенный компанией FNIRSI, с Электронные измерительные приборы и генератором сигналов «два в одном». Электронные измерительные приборы имеет частоту дискретизации в реальном времени 500 MSPS и аналоговую полосу пропускания 180 МГц. Что касается дисплея, то здесь используется высококонтрастный 2,8-дюймовый полноэкранный ЖК-экран IPS. Эффект отображения осцилограммы хороший, а цветопередача — оттенки серого и цветовая температура. Благодаря частоте обновления сигнала до 50000 осц/с легче отображать аномальные сигналы с низкой вероятностью. Система временной базы включает масштабирование временную базы ZOOM для удобного анализа сигналов цифрового протокола. Обладая вертикальной чувствительностью всего 5 мВ, он может лучше измерять слабые сигналы 5 мВпик-пик. Сверхвысокое отношение сигнал-шум, полностью герметичные меры экранирования, стабильная схема обратной связи, чистая и четкая осцилограммы. Оригинальное регулируемое автоматическое ограничение полосы пропускания и адаптивное регулируемое подавление запуска подходят для анализа и измерения сигналов с относительно большими шумами. Аппаратное ограничение полосы пропускания 20M, может отфильтровывать шум выше 20MHz. Триггер использует цифровую технологию триггера с высокой точностью. Имеет три режима срабатывания: автоматический/одиночный/нормальный. Он имеет сильную способность захватывать периодические сигналы, импульсные сигналы и сигналы протокола. Генератор сигналов DDS имеет 14 видов форм сигналов функций и свободно настраиваемый сигнал прерывания. Частота синусоидальной волны может достигать 20 МГц, а другие формы волны могут достигать 10 МГц. Оригинальная функция прерывания вывода может хранить до 500 настраиваемых сигналов. Он имеет три режима временной развертки: YT, XY и скользящий. Ручное курсорное измерение подходит для измерений с сильными шумовыми сигналами. Эффективная автоматическая регулировка одной кнопкой, адаптивный электрический триггер уровня 25%, 50%, 75%, для измерения 1VPP/1KHz требуется всего 2 секунды. Сохраняйте сигналы и снимки экрана с помощью одной клавиши, можно сохранить до 250 наборов данных о сигналах или 90 изображений, и одновременно можно сохранить 500 перехваченных данных о сигналах. Браузер данных может просматривать сохраненные в данный момент данные формы волны и изображения, а данные осцилограммы поддерживают такие операции, как масштабирование и перемещение. Защита от возгорания при высоком напряжении, все диапазоны выдерживают высокое напряжение до 400В. Экспорт данных USB, вы можете подключиться к компьютеру для копирования файлов изображений, а также вы можете копировать системные файлы на Электронные измерительные приборы для обновления системы. Быстрая зарядка 5V2A, и 1 час может зарядить до 80%.

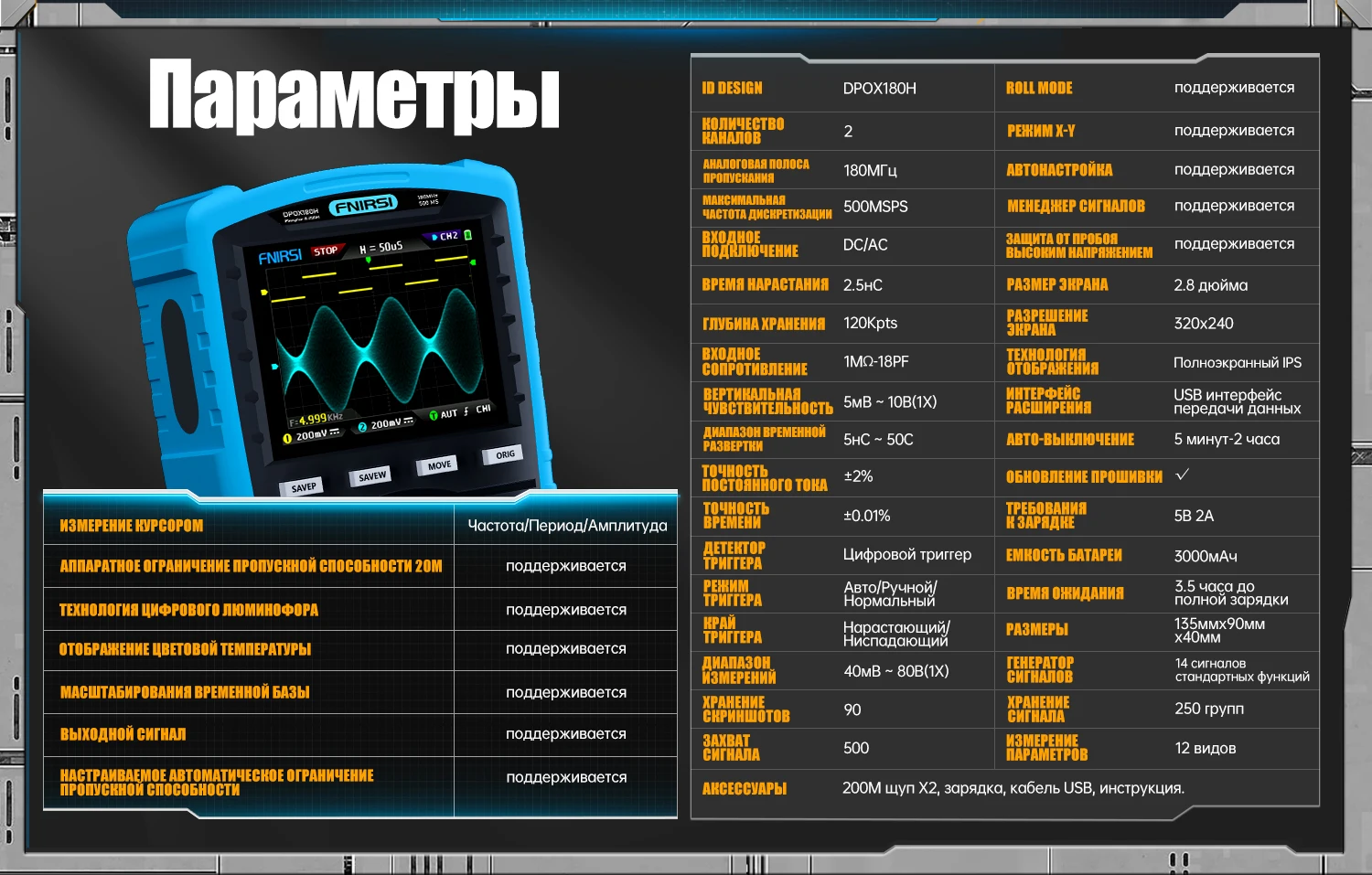

Количество каналов: 2

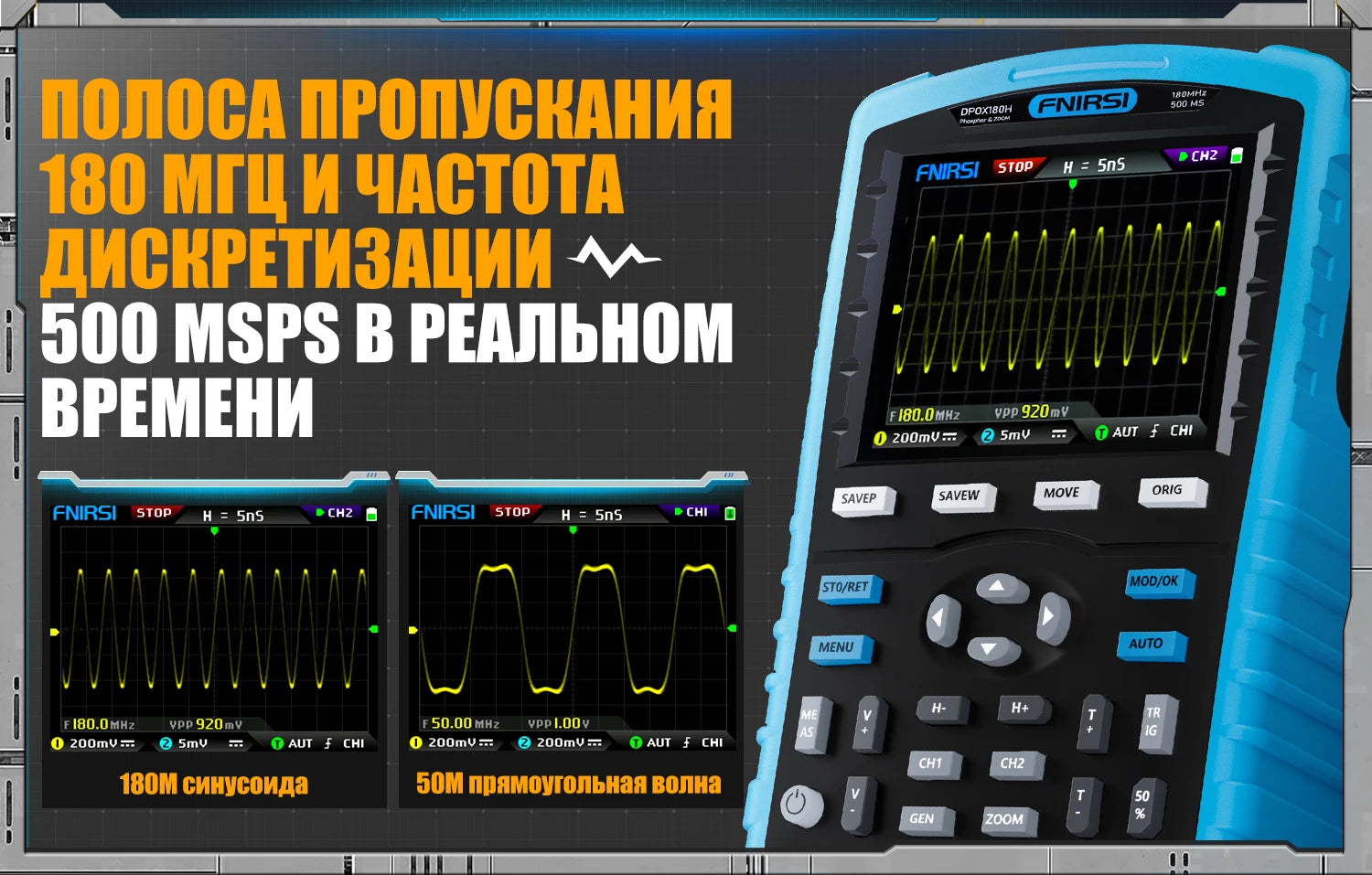

Аналоговая полоса пропускания: 180 МГц

Максимальная частота дискретизации: 500 MSPS

Входная связь: постоянный/переменный ток

Время нарастания: 2,5 нс

Глубина хранения: 120 тыс. точек

Входное сопротивление: 1 МОм-18PF

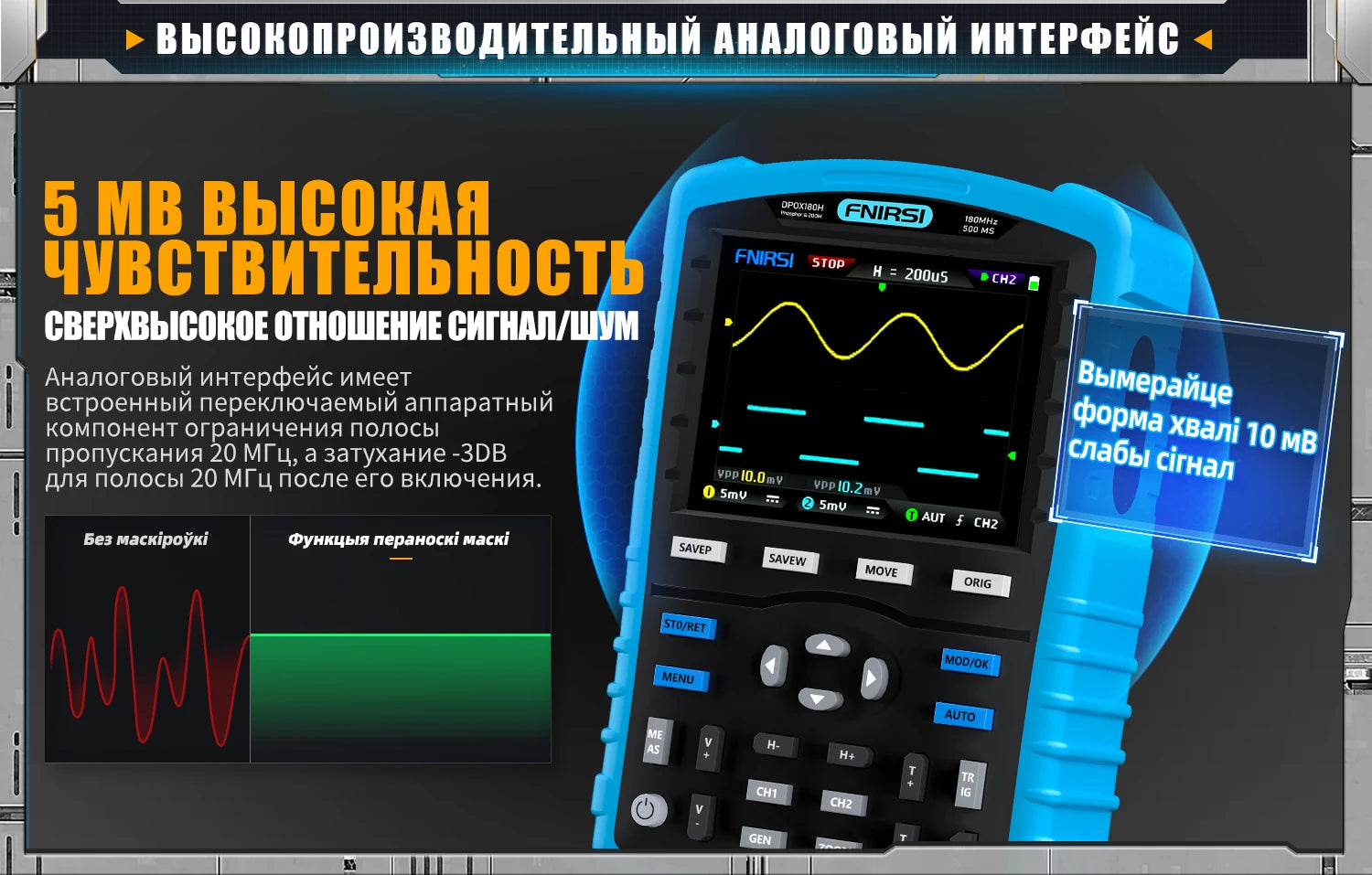

Вертикальная чувствительность: 5 мВ ~ 10 В (1X)

Диапазон временной развертки: 5 нс ~ 50 с

Точность постоянного тока: ± 2%

Точность времени: ±0,01%

Диапазон измерения: 40 мВ ~ 80 В (1X)

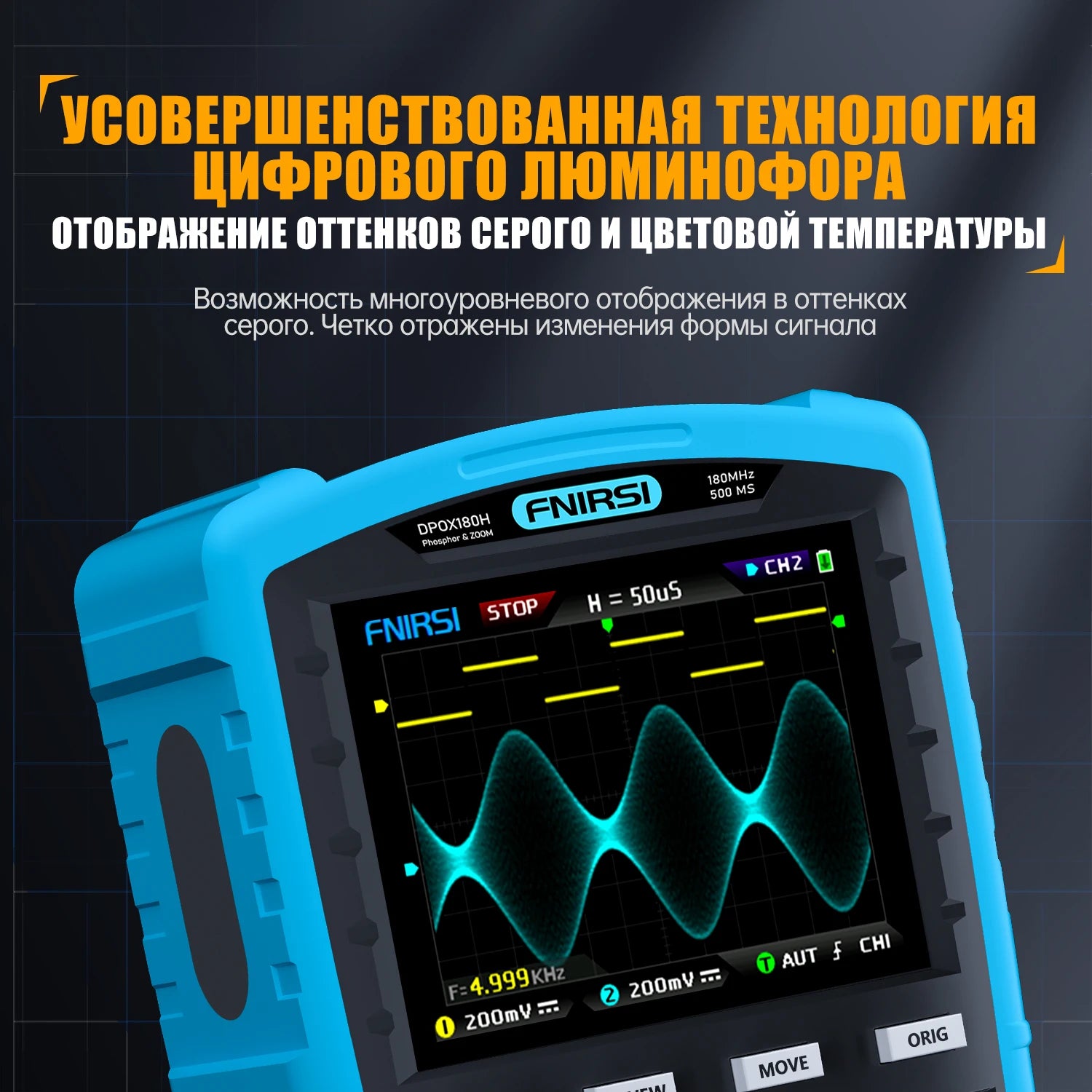

Технология цифрового люминофора: поддержка

Цветовая температура дисплея: поддержка

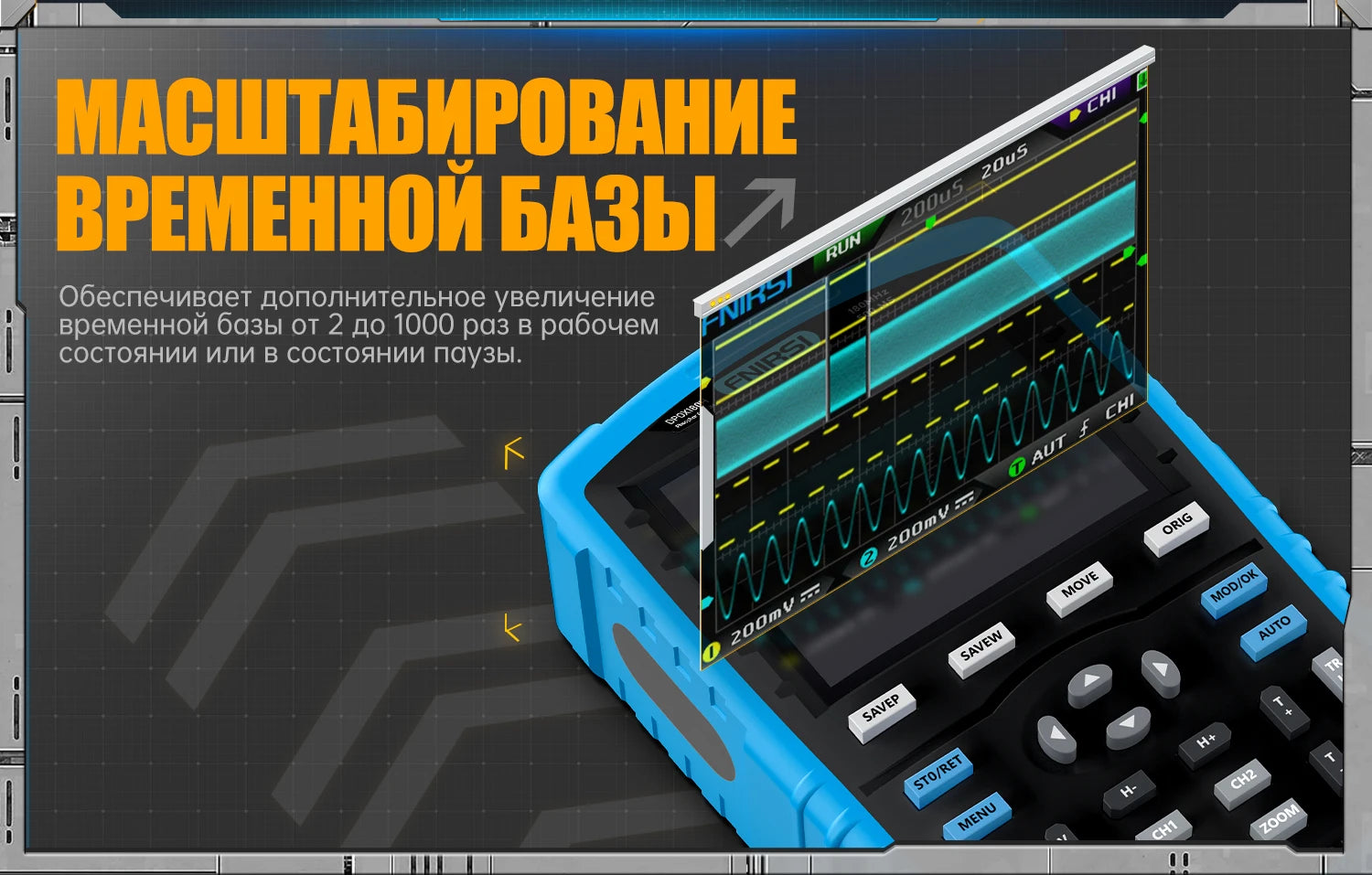

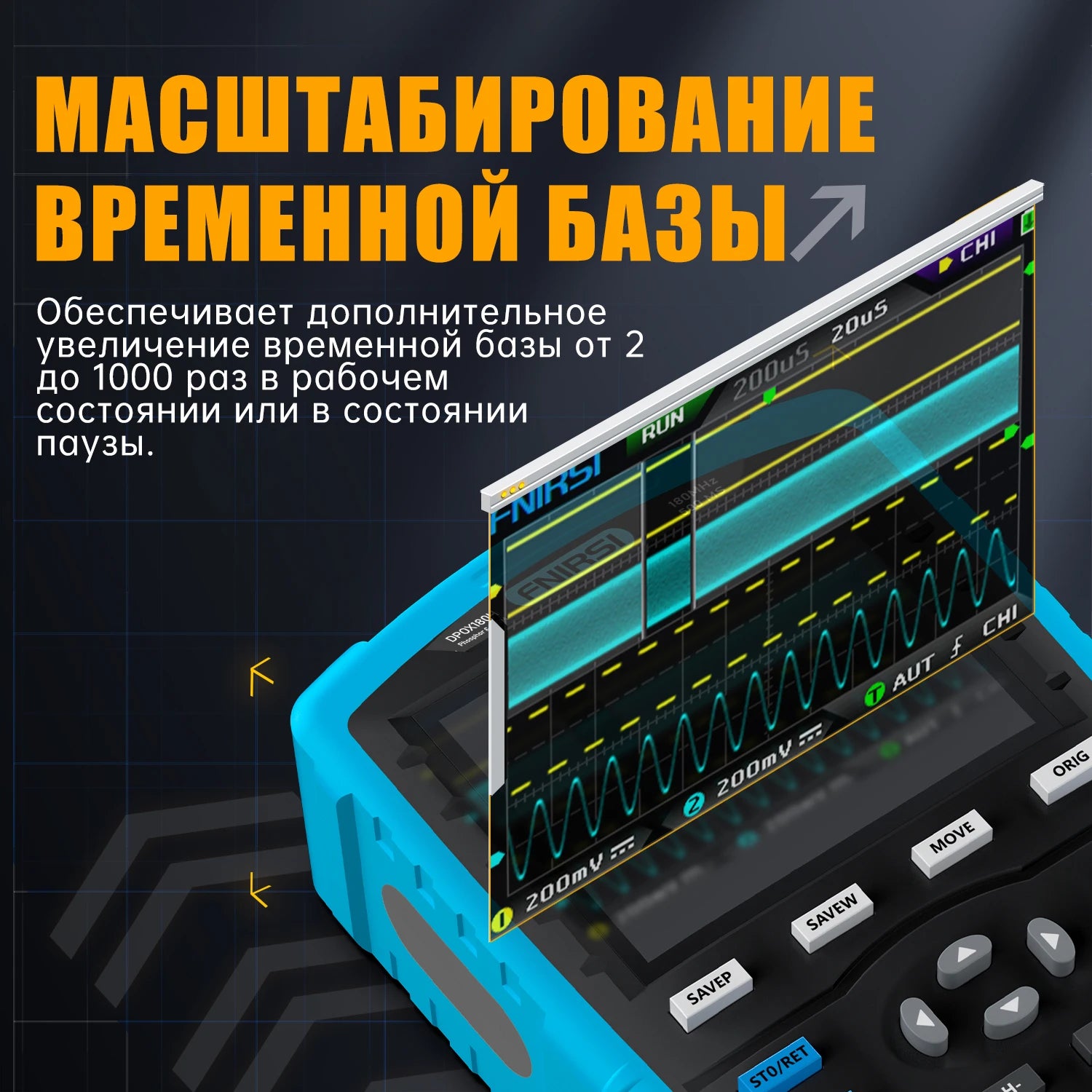

База времени масштабирования масштаба: поддержка

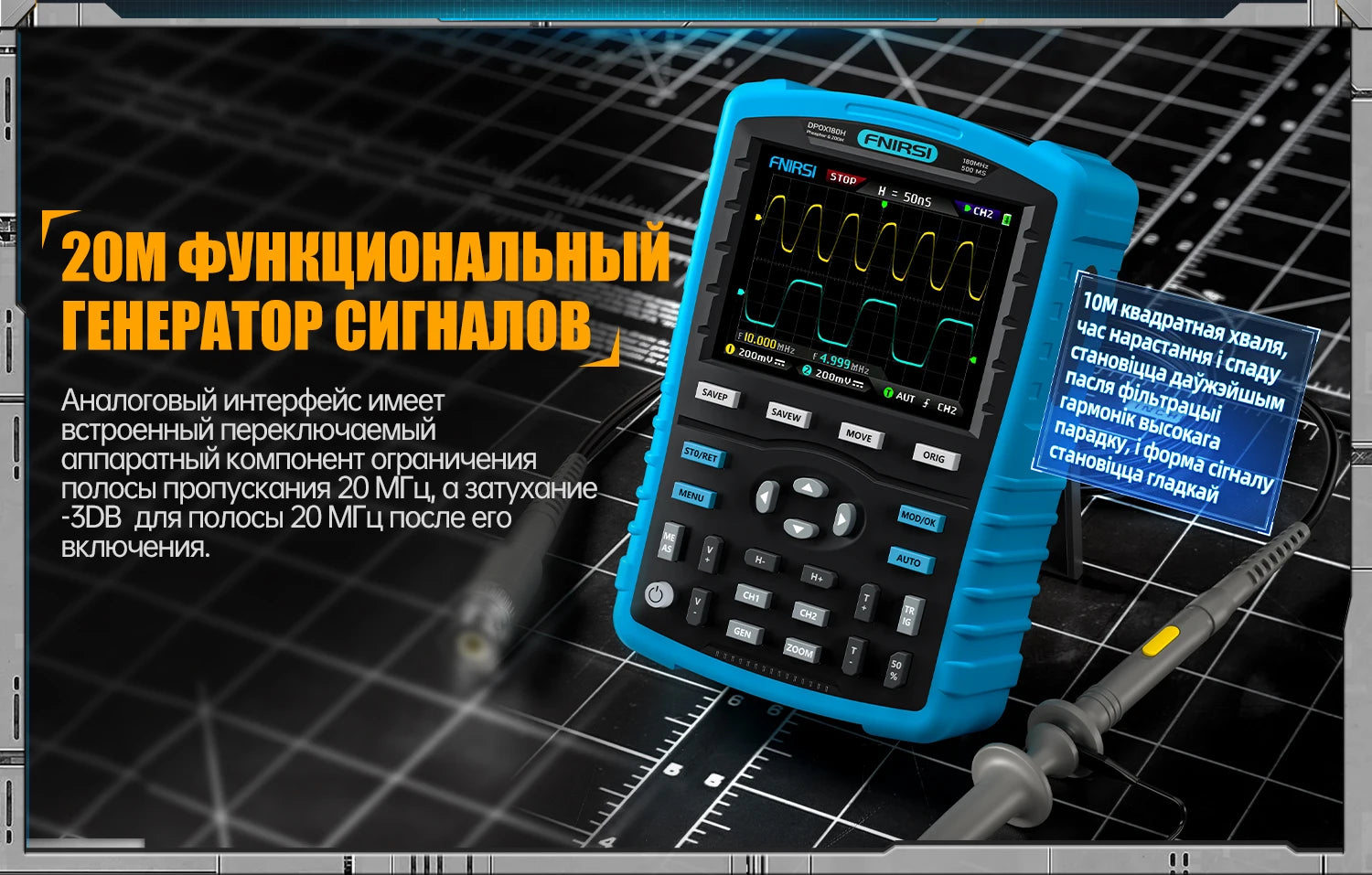

Ограничение пропускной способности оборудования 20M: поддержка

Регулируемое автоматическое ограничение пропускной способности: поддержка

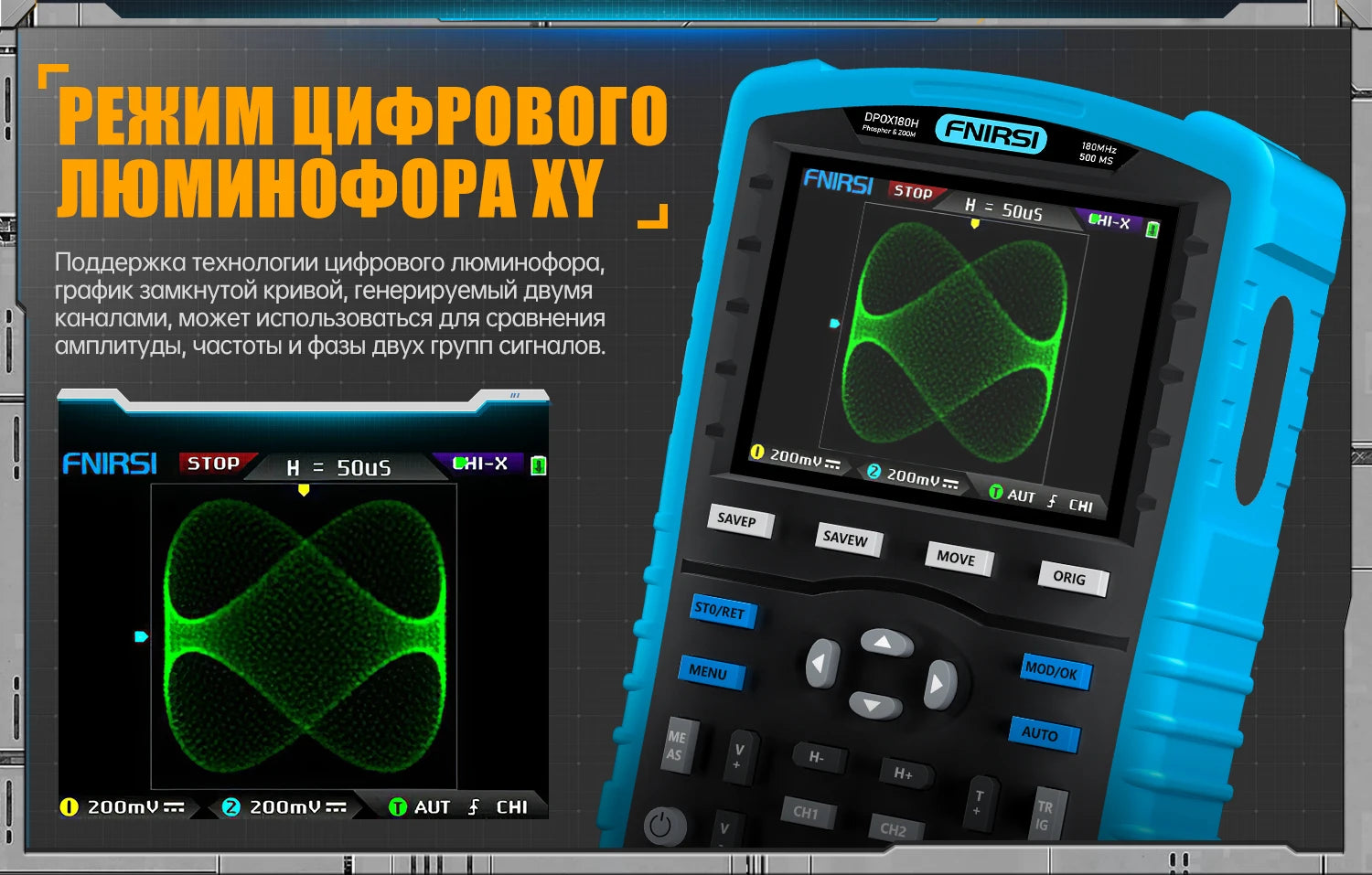

Режим X-Y: поддержка

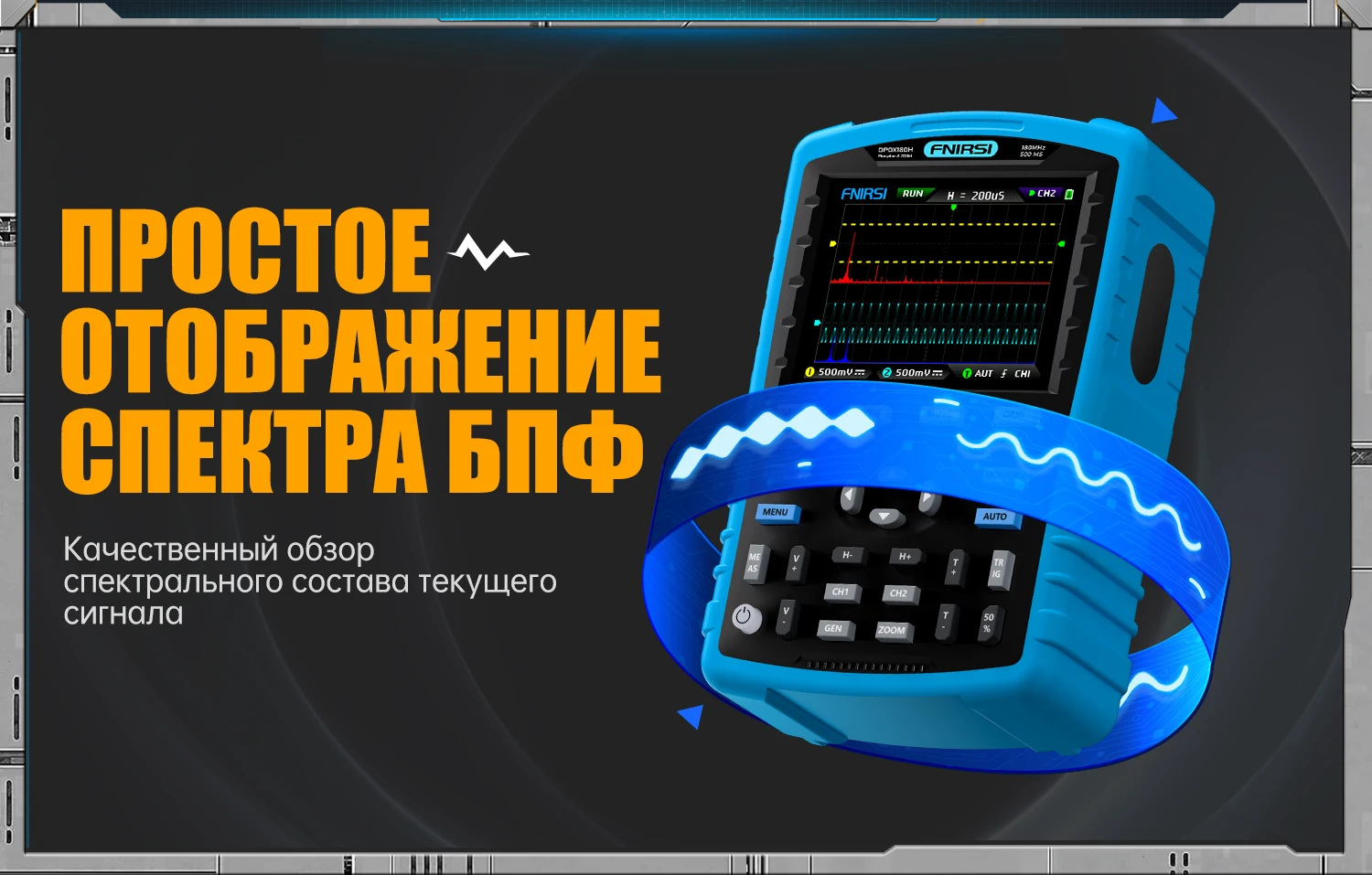

БПФ: поддержка

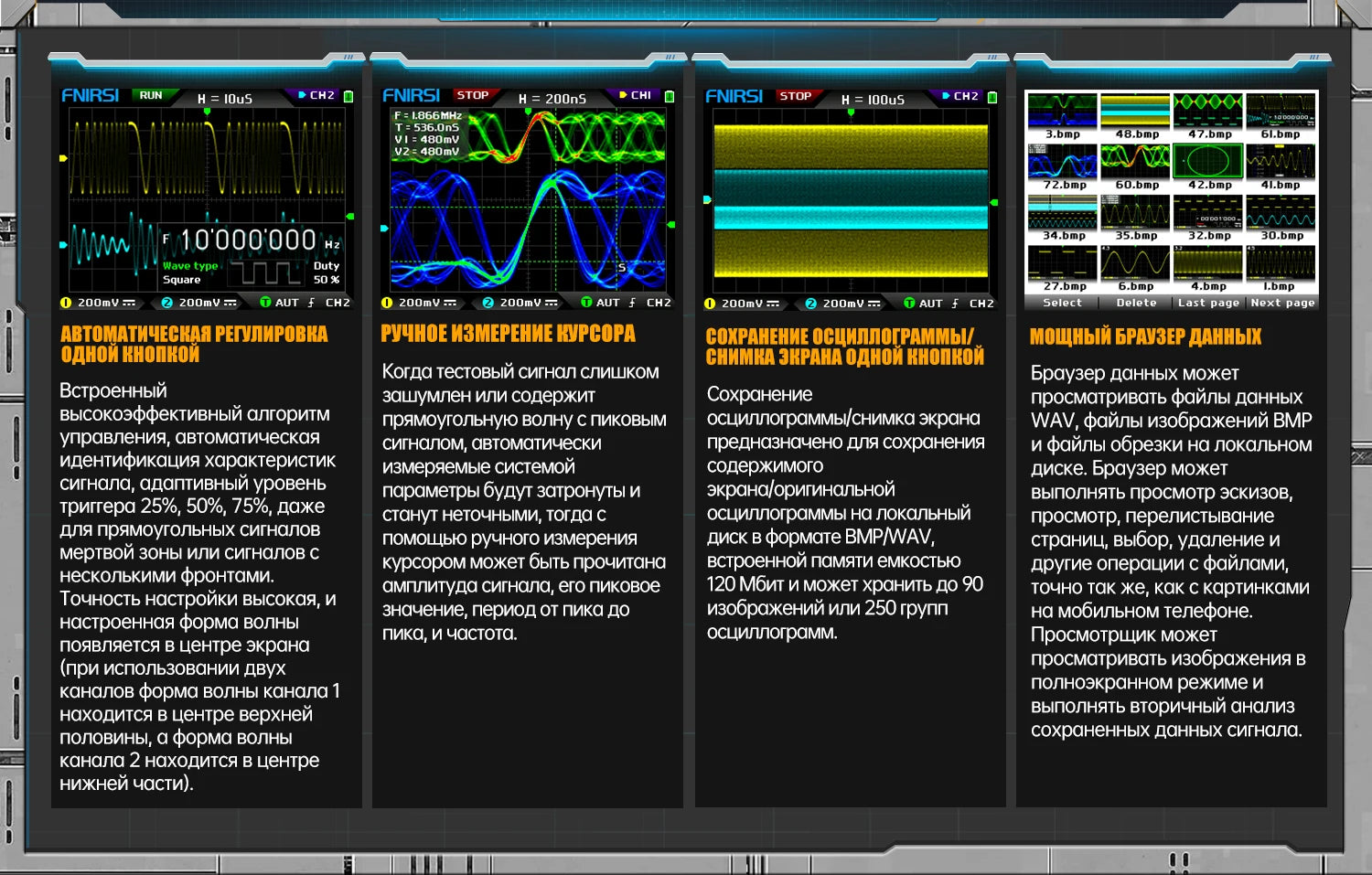

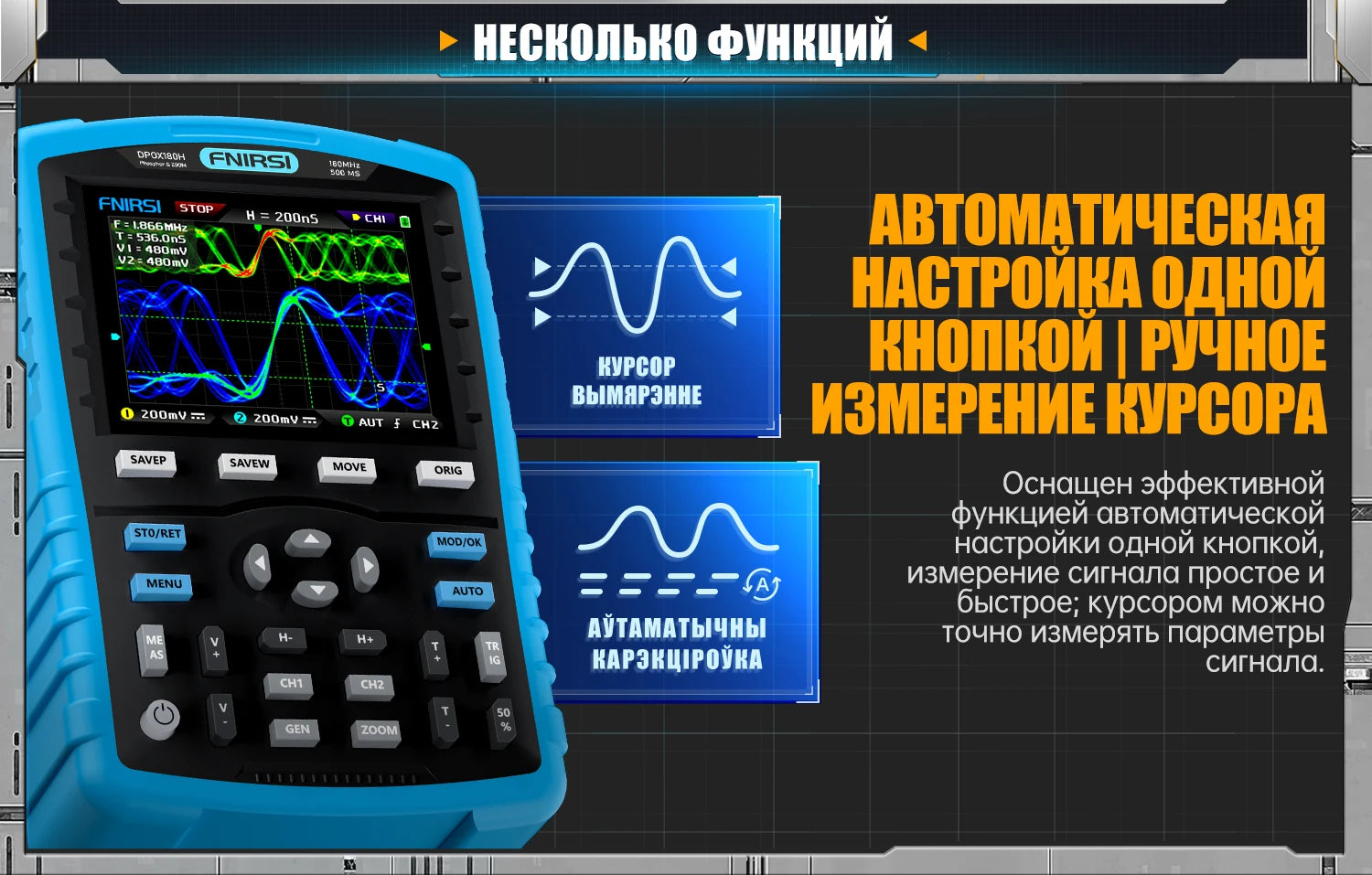

Курсорное измерение: частота/период/амплитуда

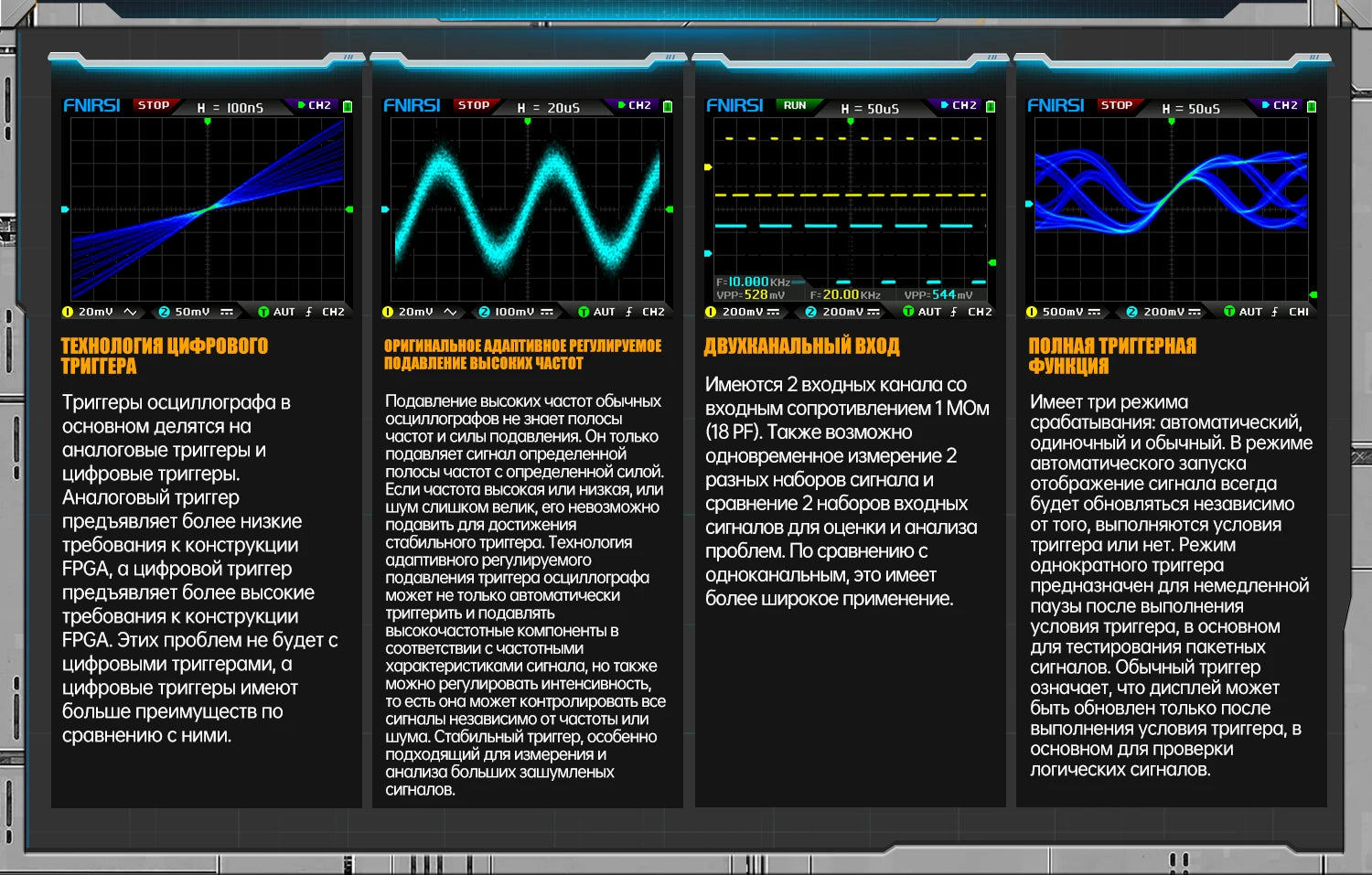

Обнаружение триггера: цифровой триггер

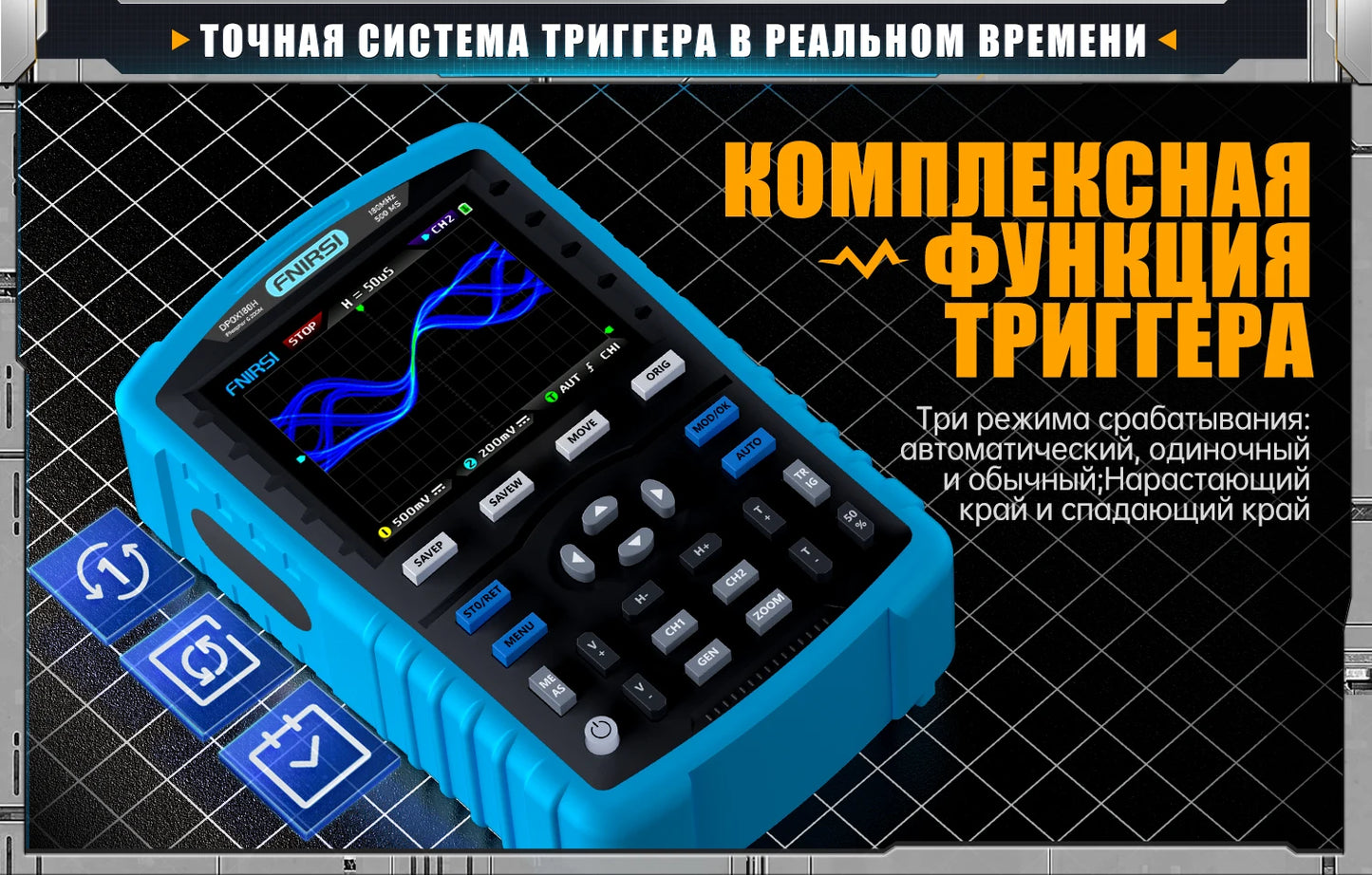

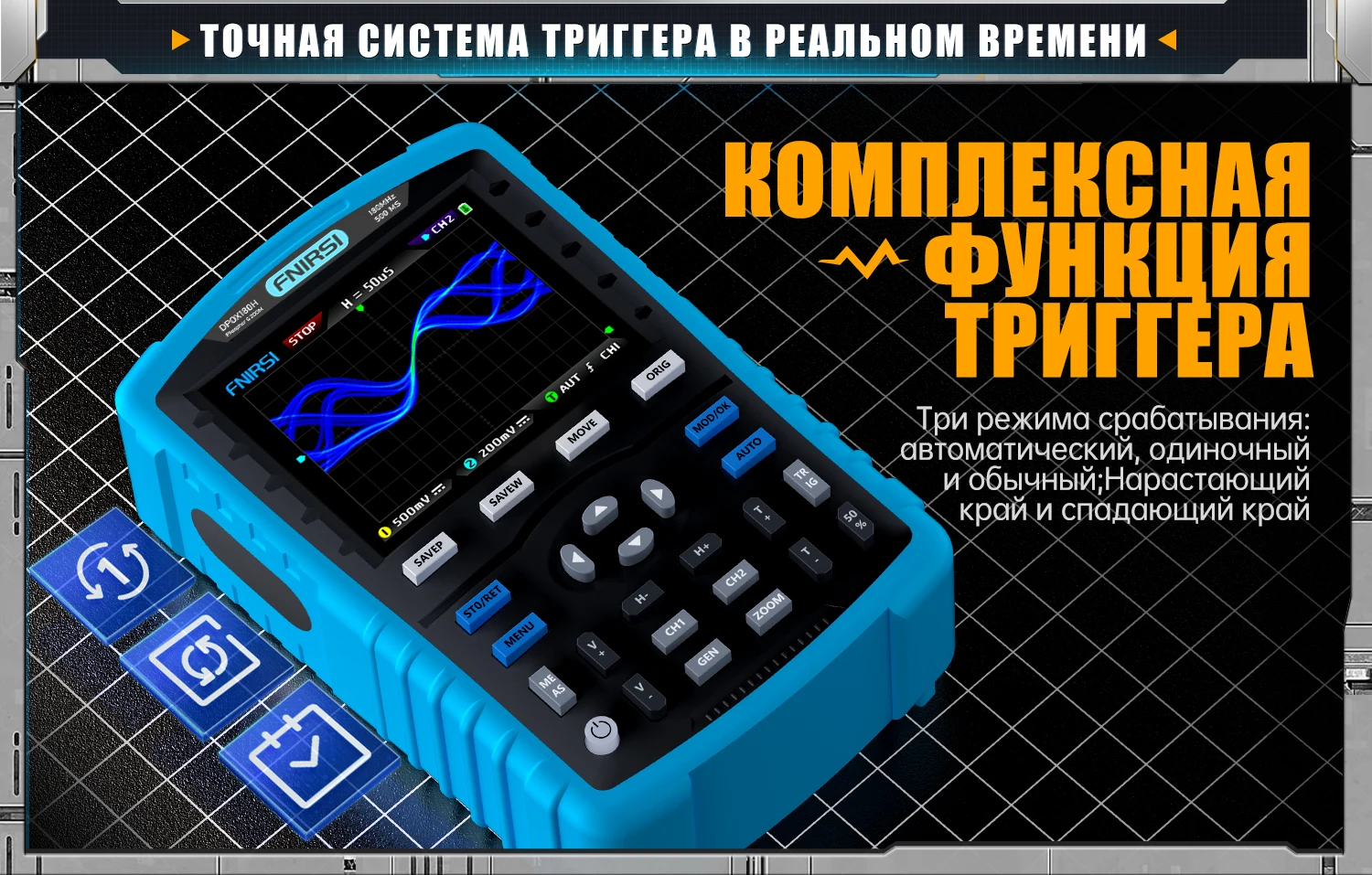

Режим триггера: автоматический/одиночный/нормальный

Край триггера: рост/падение

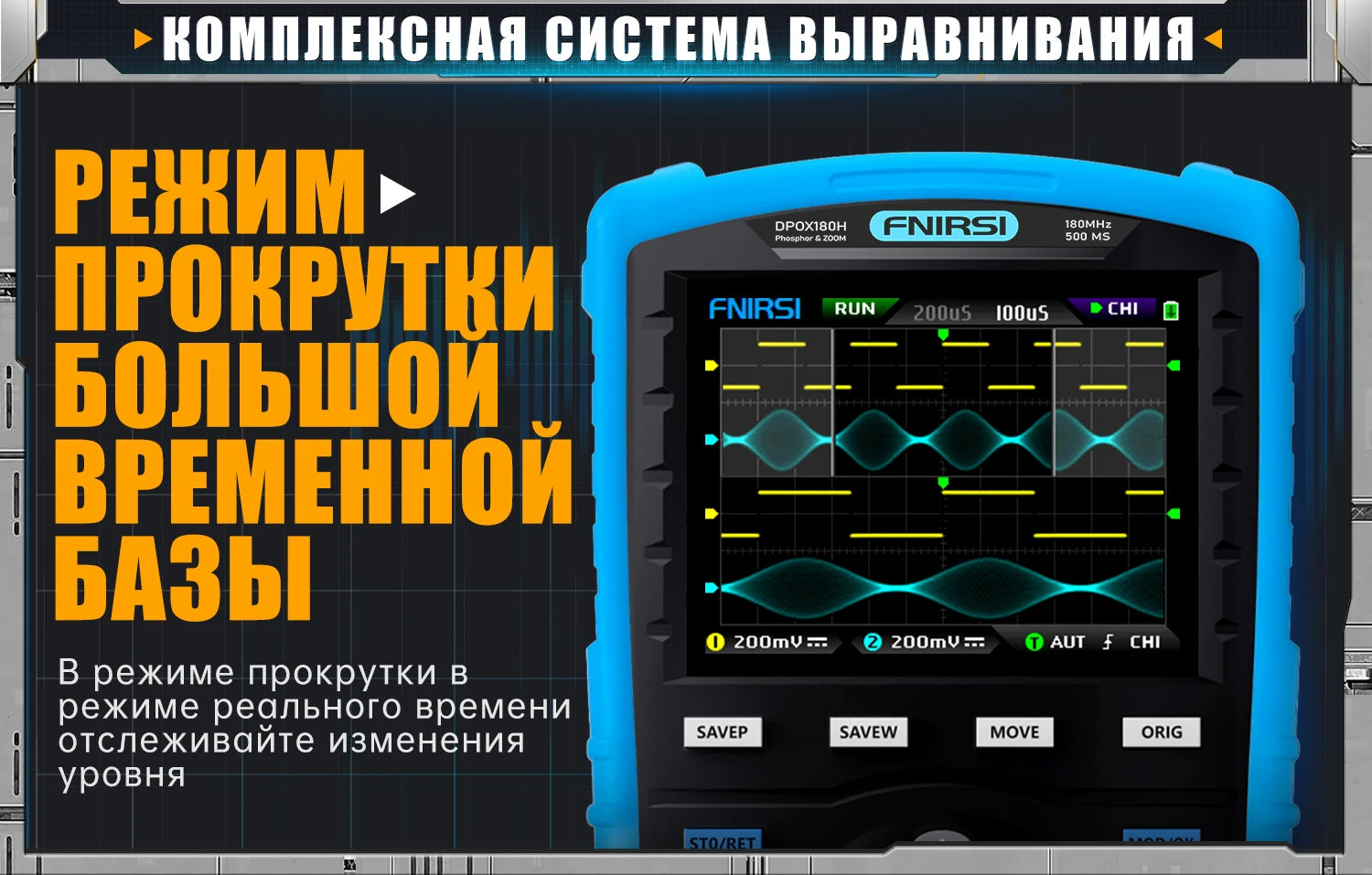

Режим рулона: поддержка

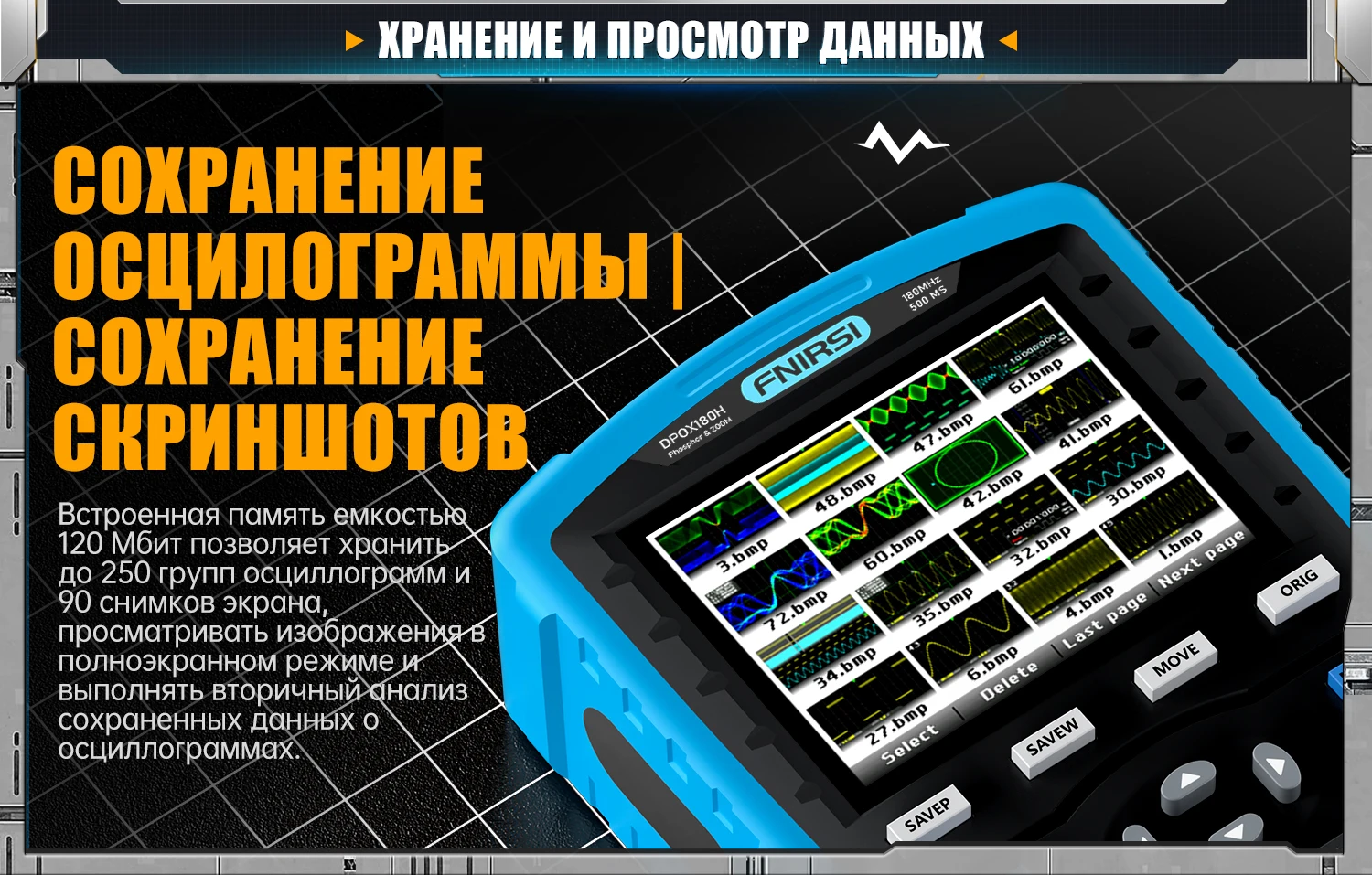

Хранение скриншотов: 90

Хранение сигналов: 250 групп

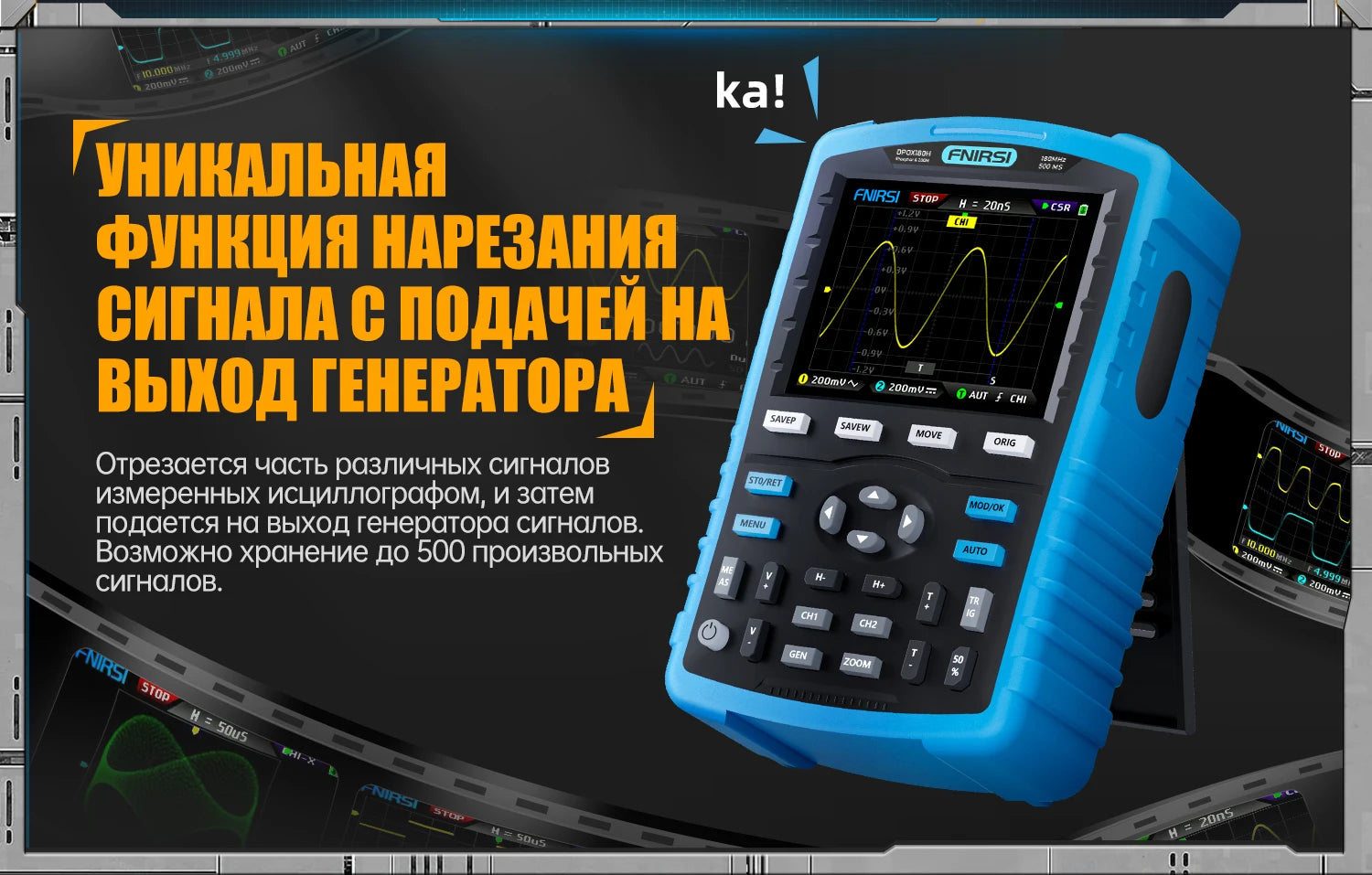

Сигнал захвата: 500

Измерение параметров: 12 видов

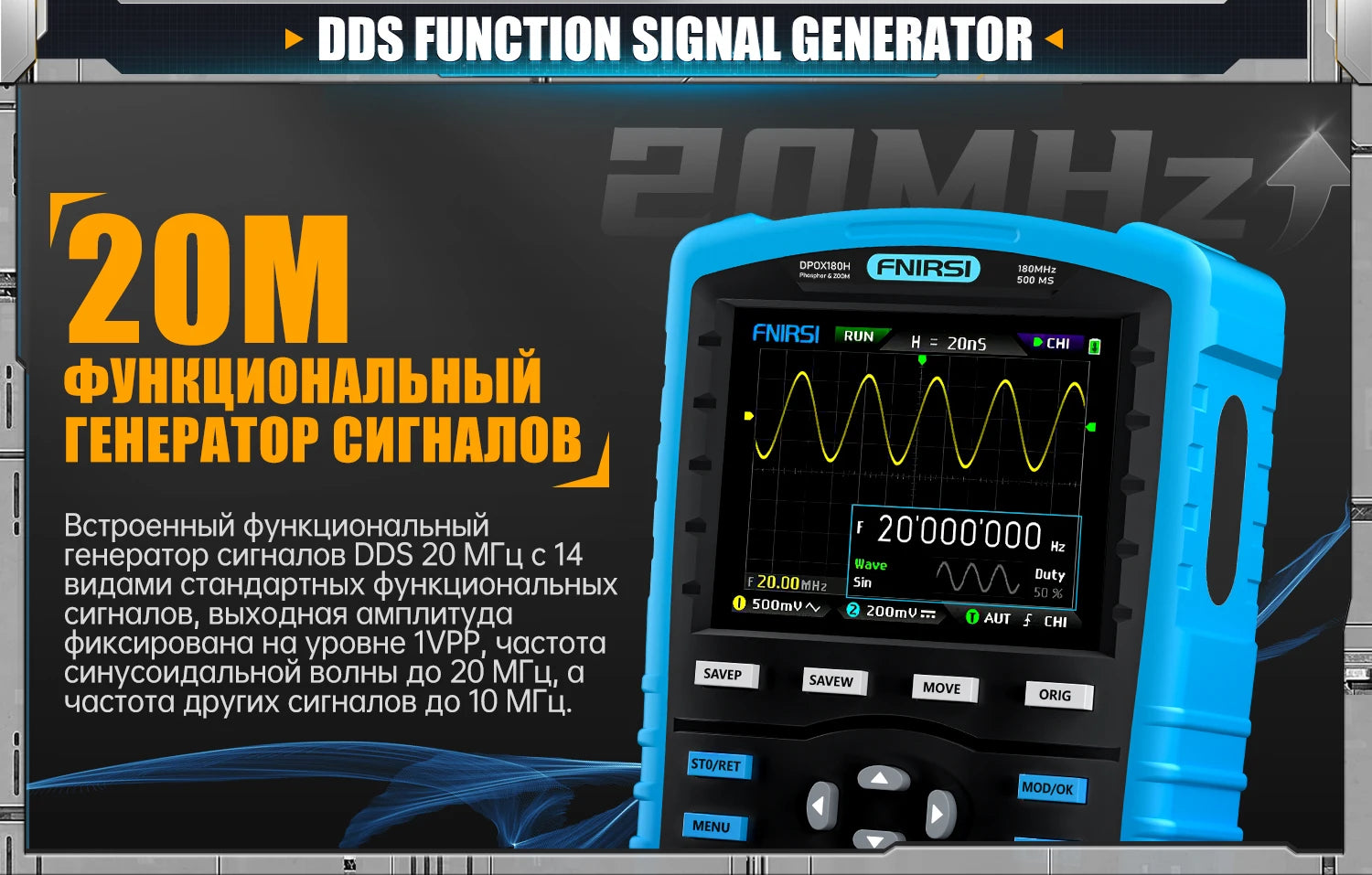

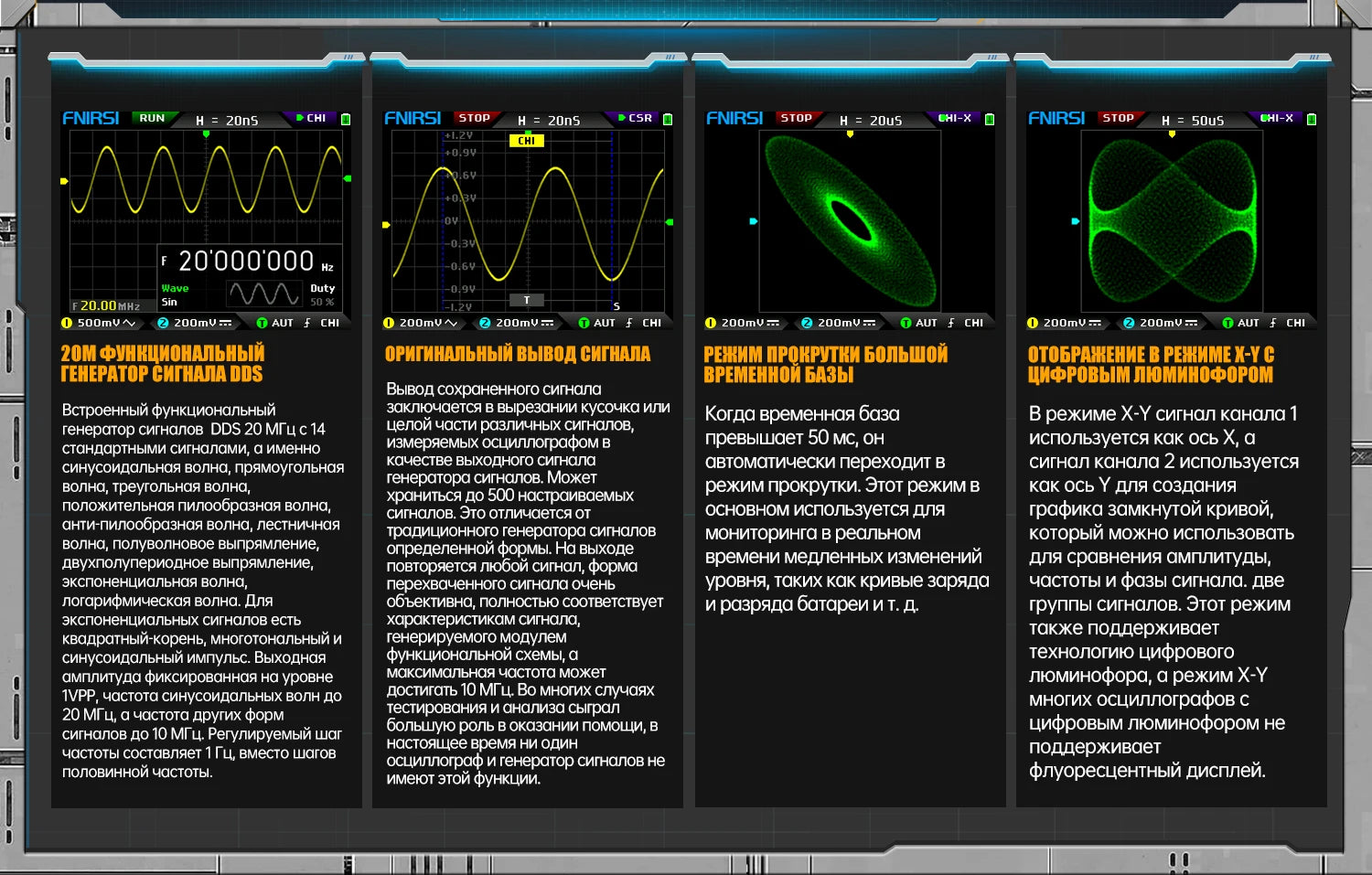

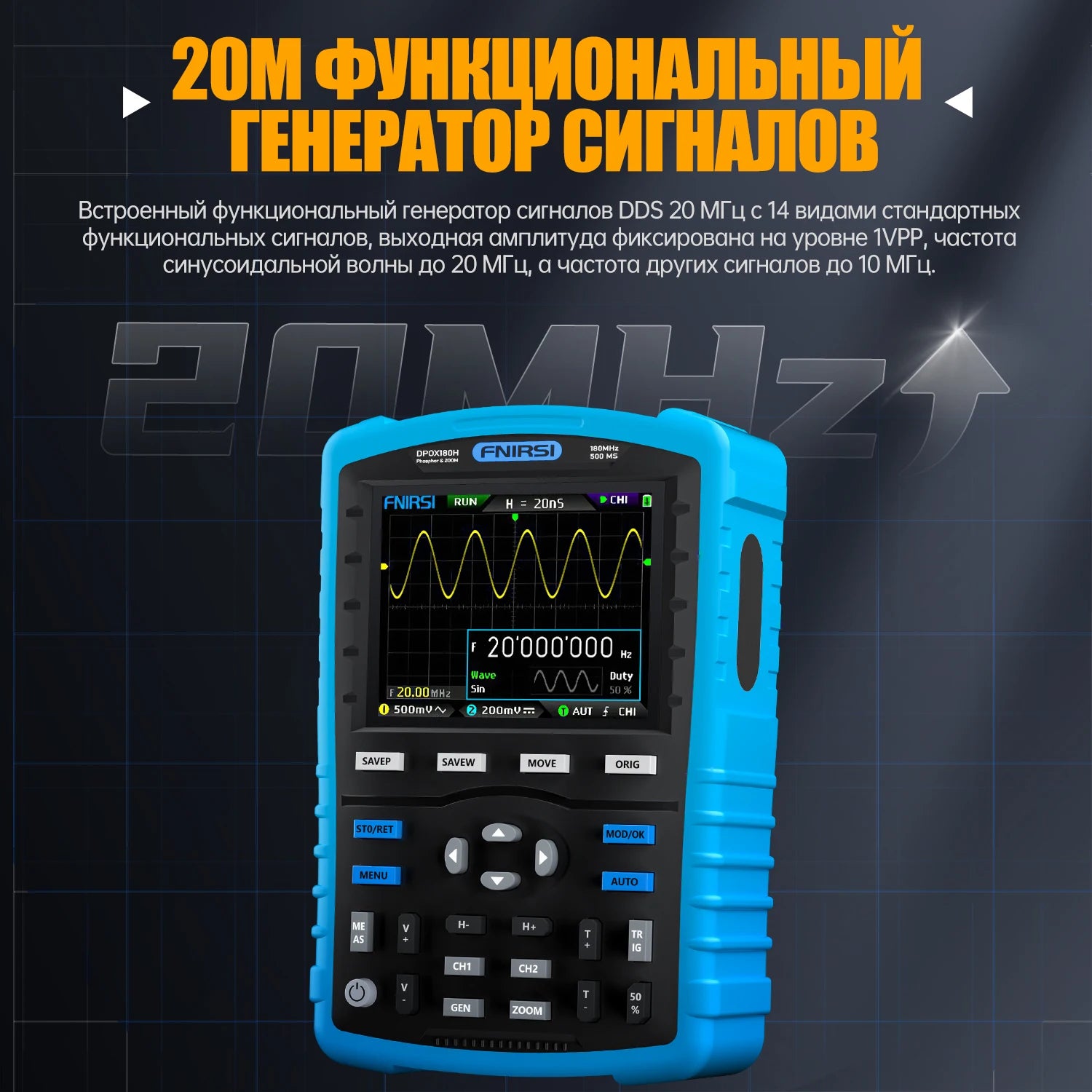

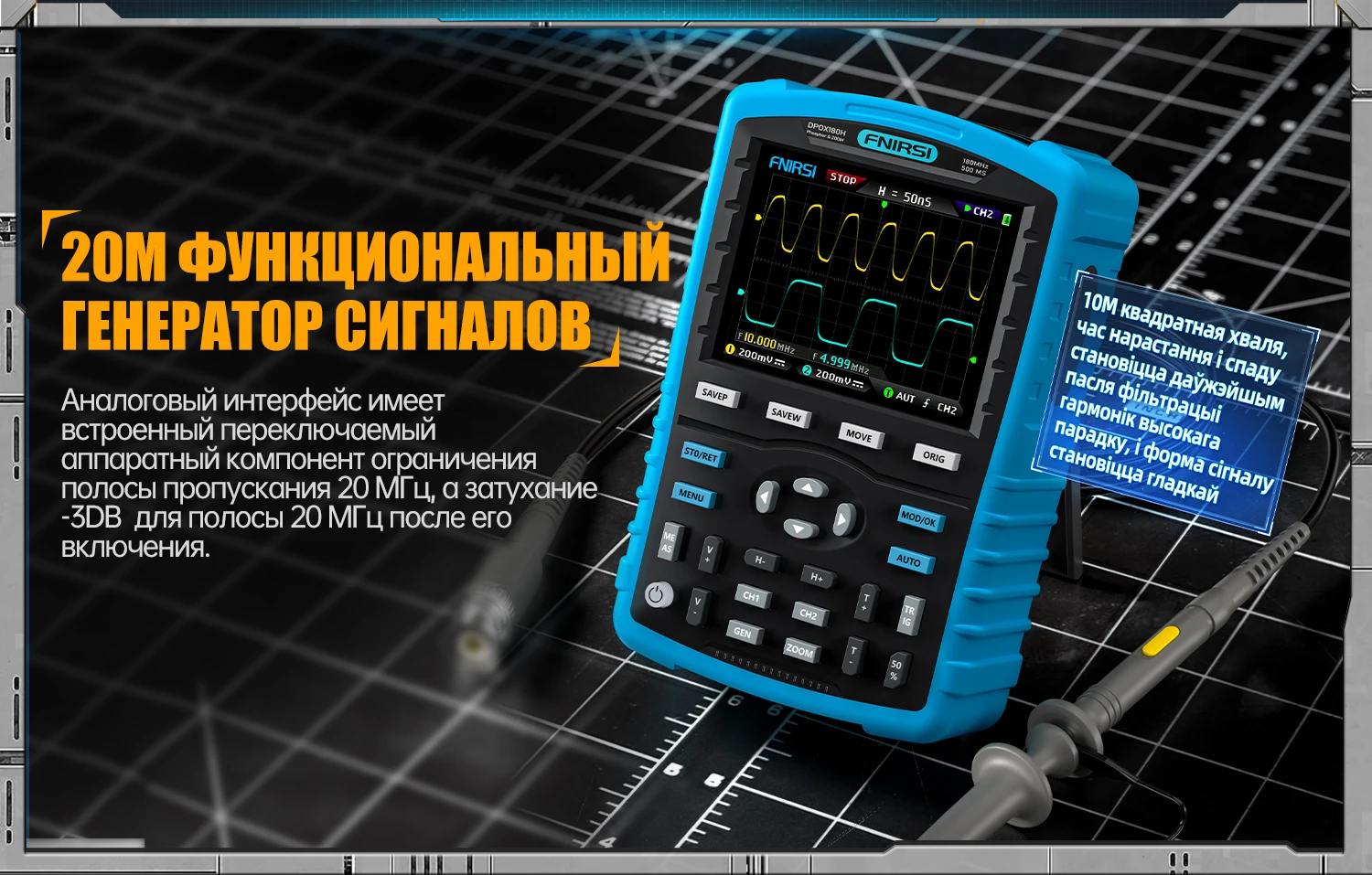

Генератор сигналов: 14 стандартных функциональных сигналов

Поддержка автоматической настройки

Менеджер сигналов: поддержка

Выходной сигнал: поддержка

Защита от перегорания высокого напряжения: поддержка

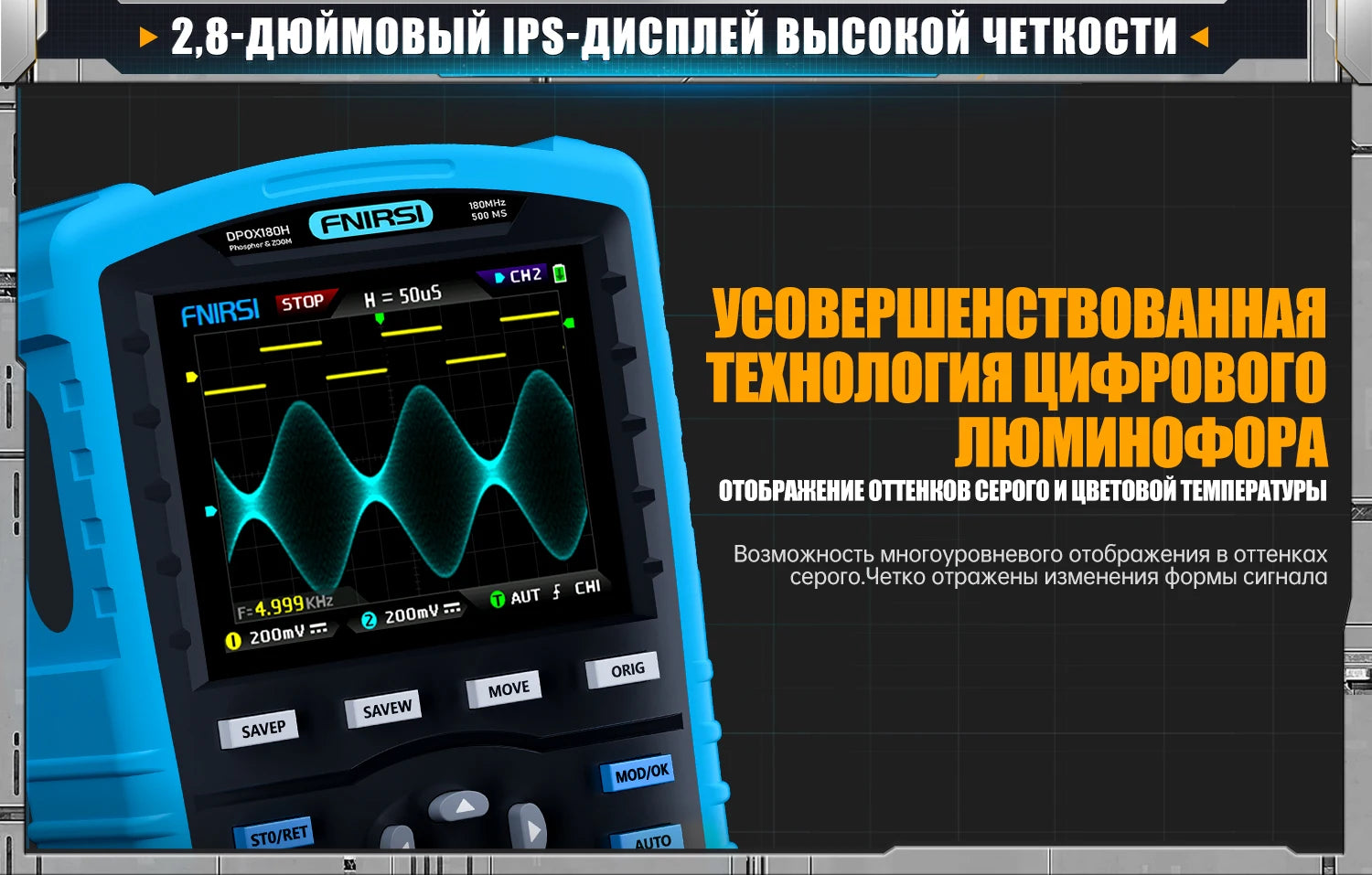

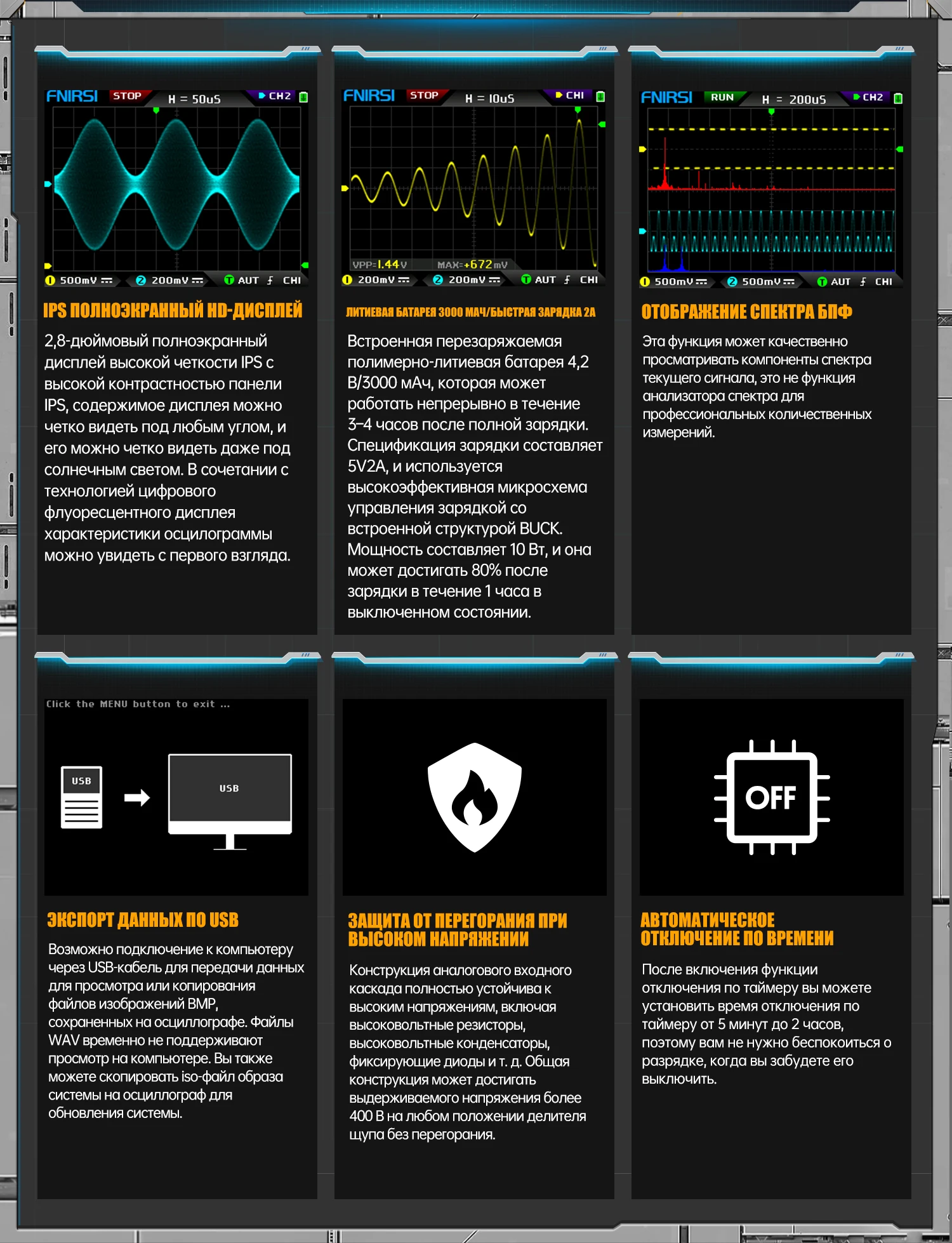

Размер экрана 2,8:дюйма

Разрешение экрана: 320x240

Технология дисплея: IPS, полноэкранный режим

Интерфейс расширения: интерфейс передачи USB

Автоматическое отключение: 5 минут-2 часа

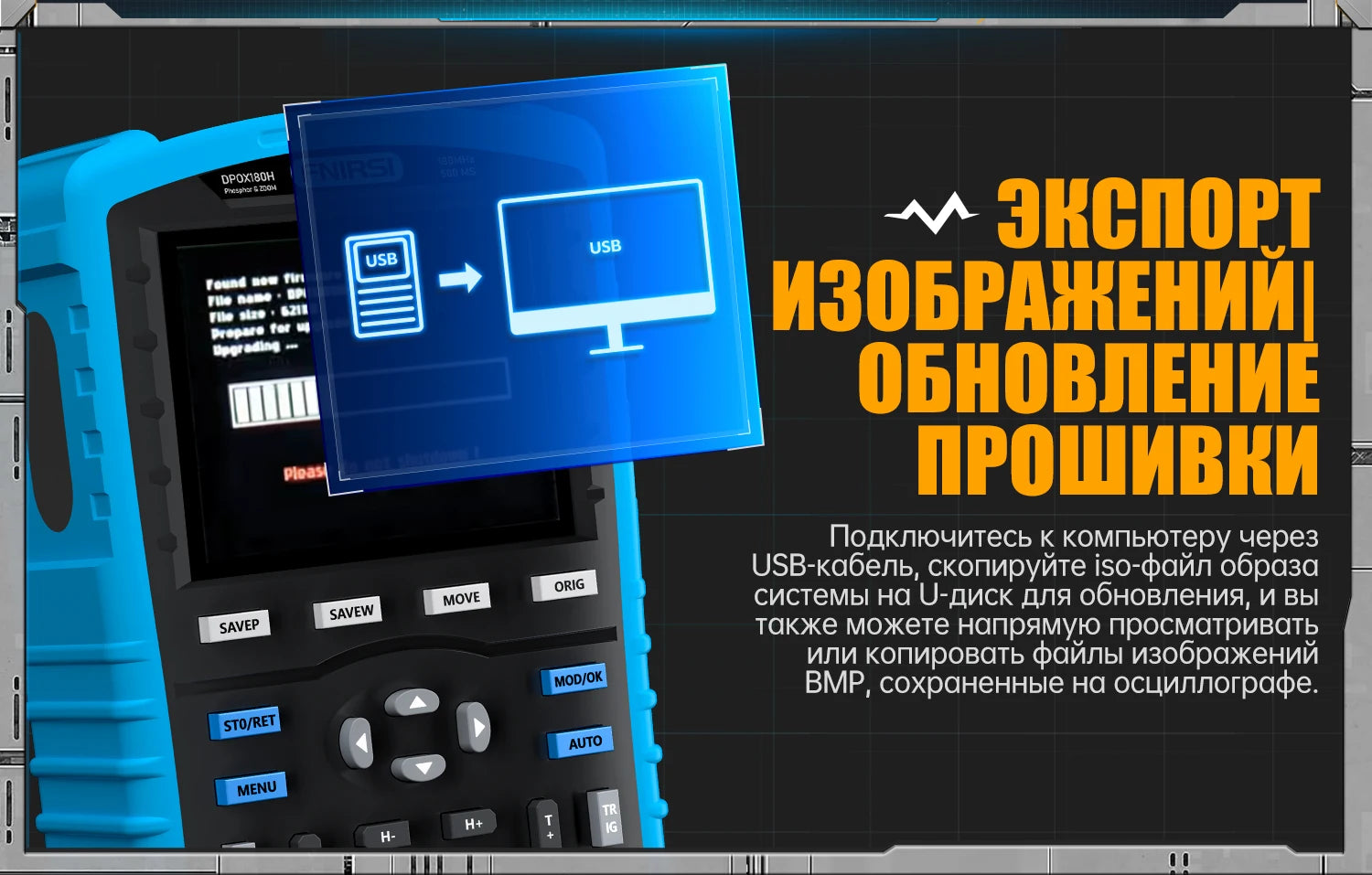

Обновление прошивки: поддержка

Требования к зарядке: 5 В 2 А

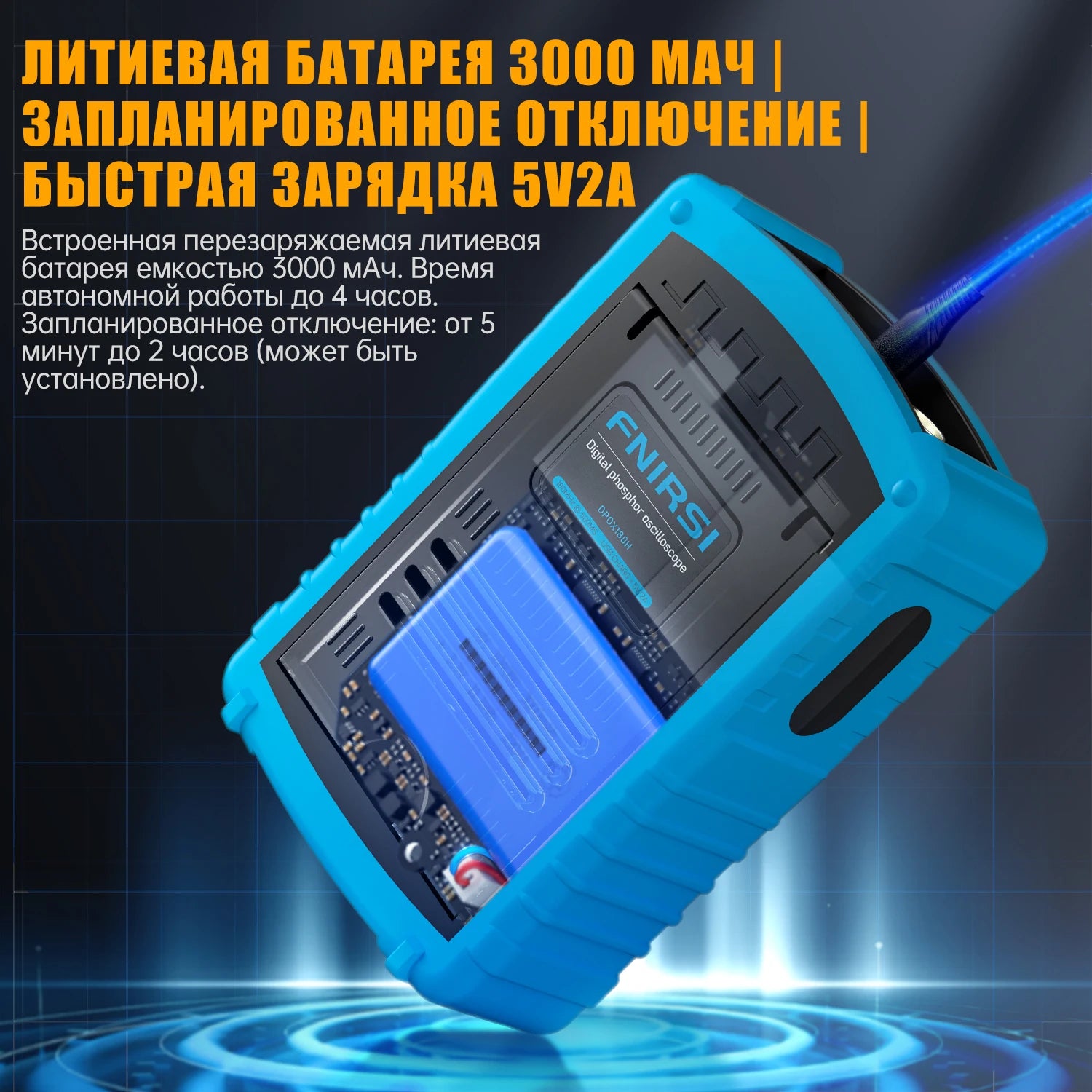

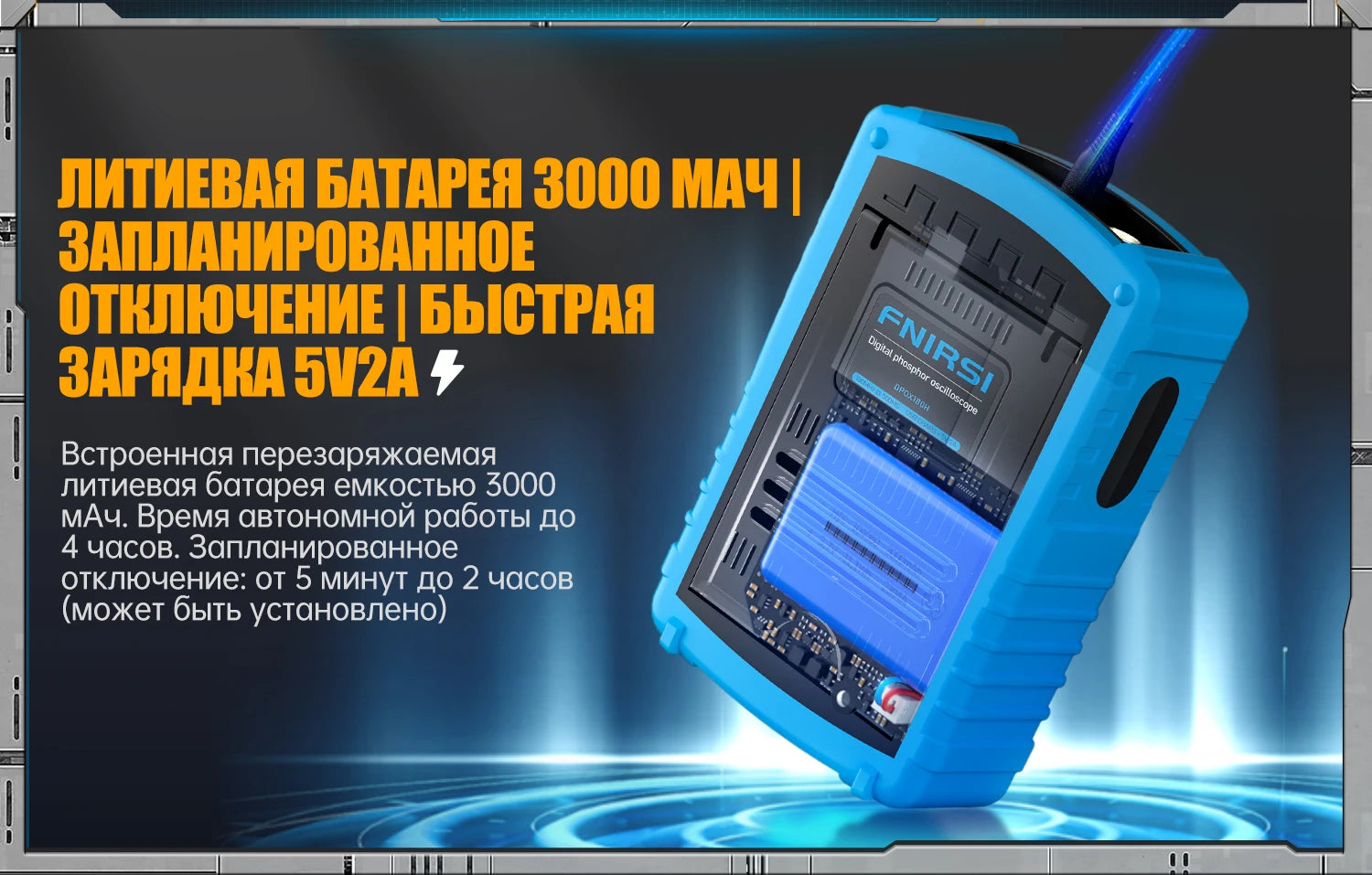

Емкость аккумулятора: 3000 мАч

Время ожидания: 3,5 часа при полной зарядке

Размеры: 135x90x40 мм.

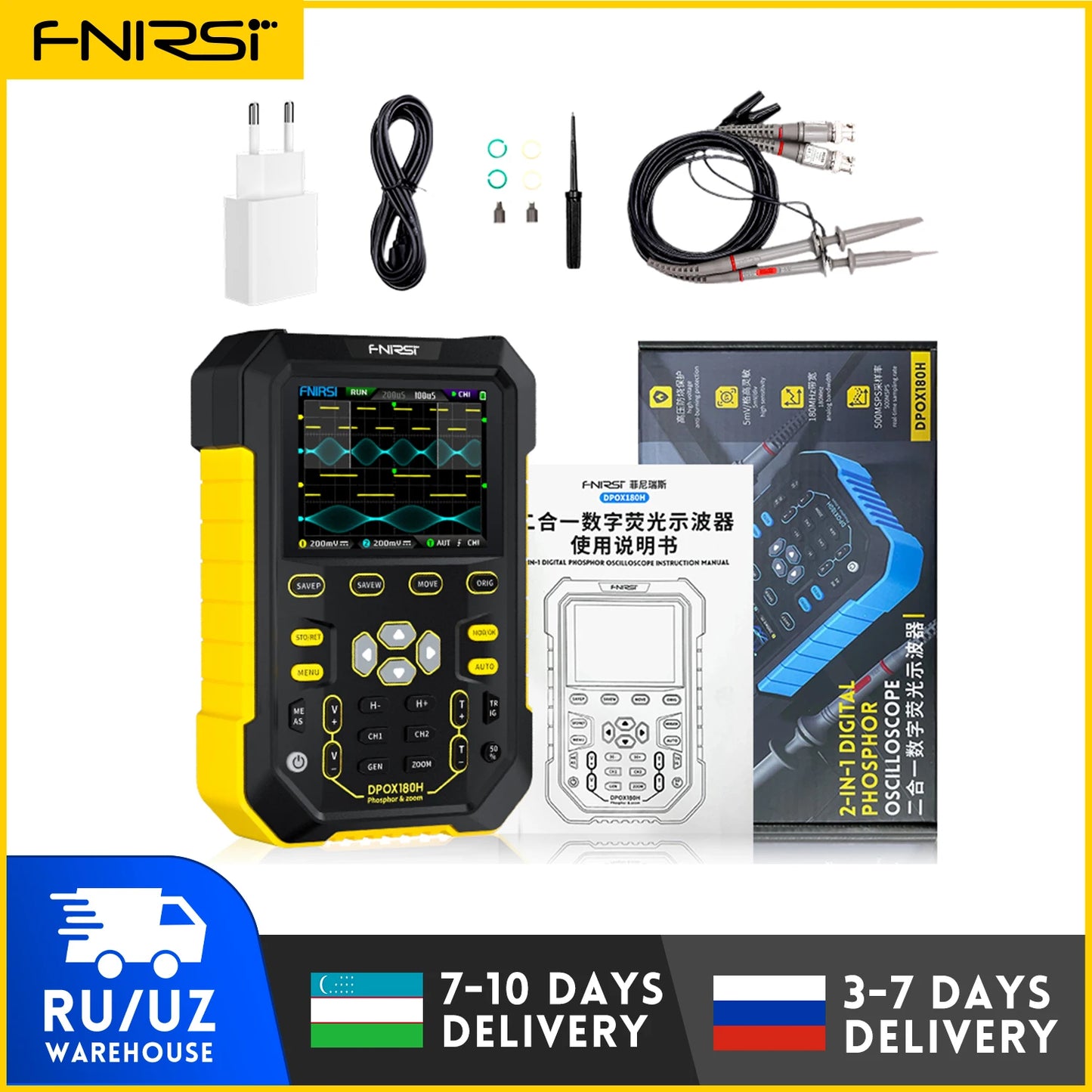

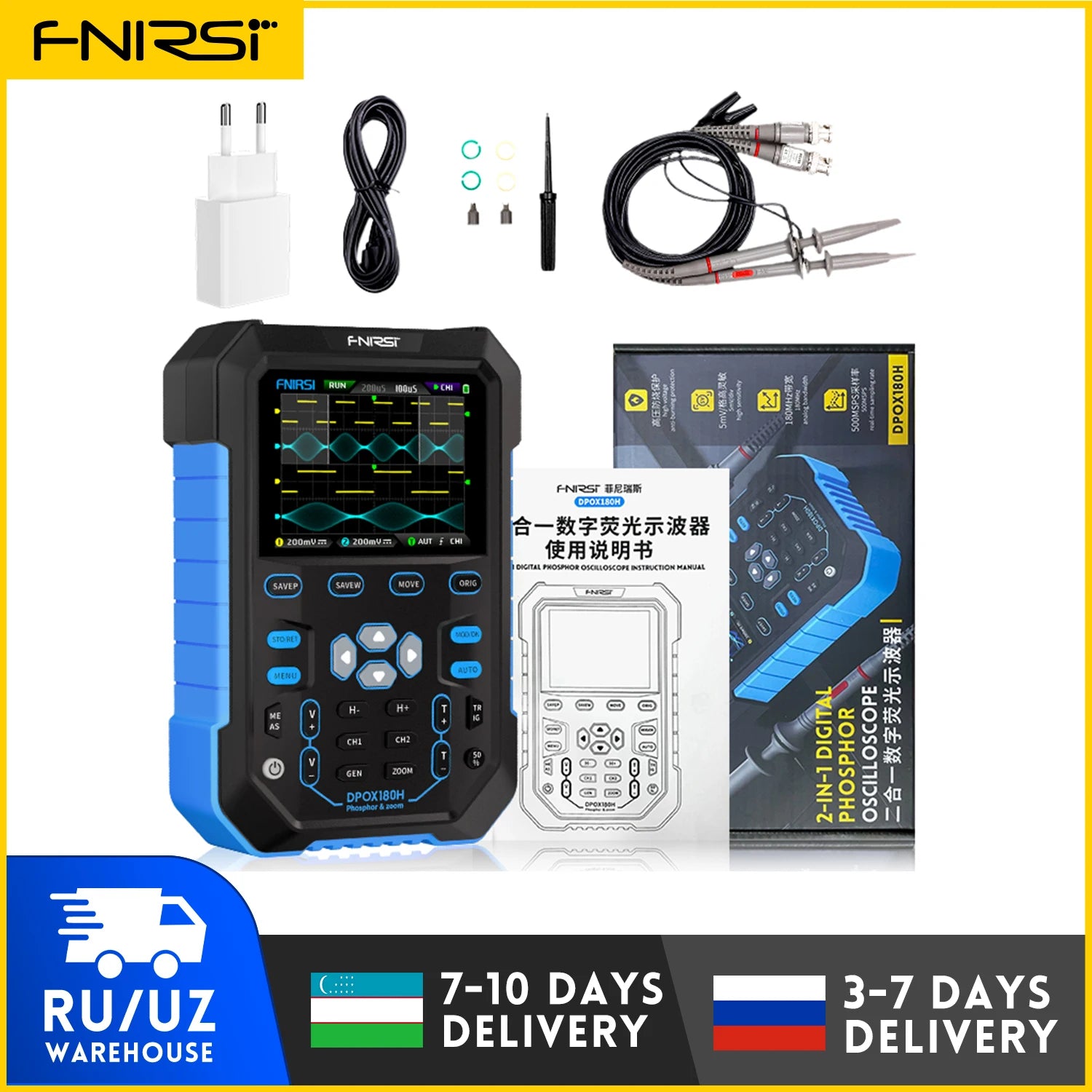

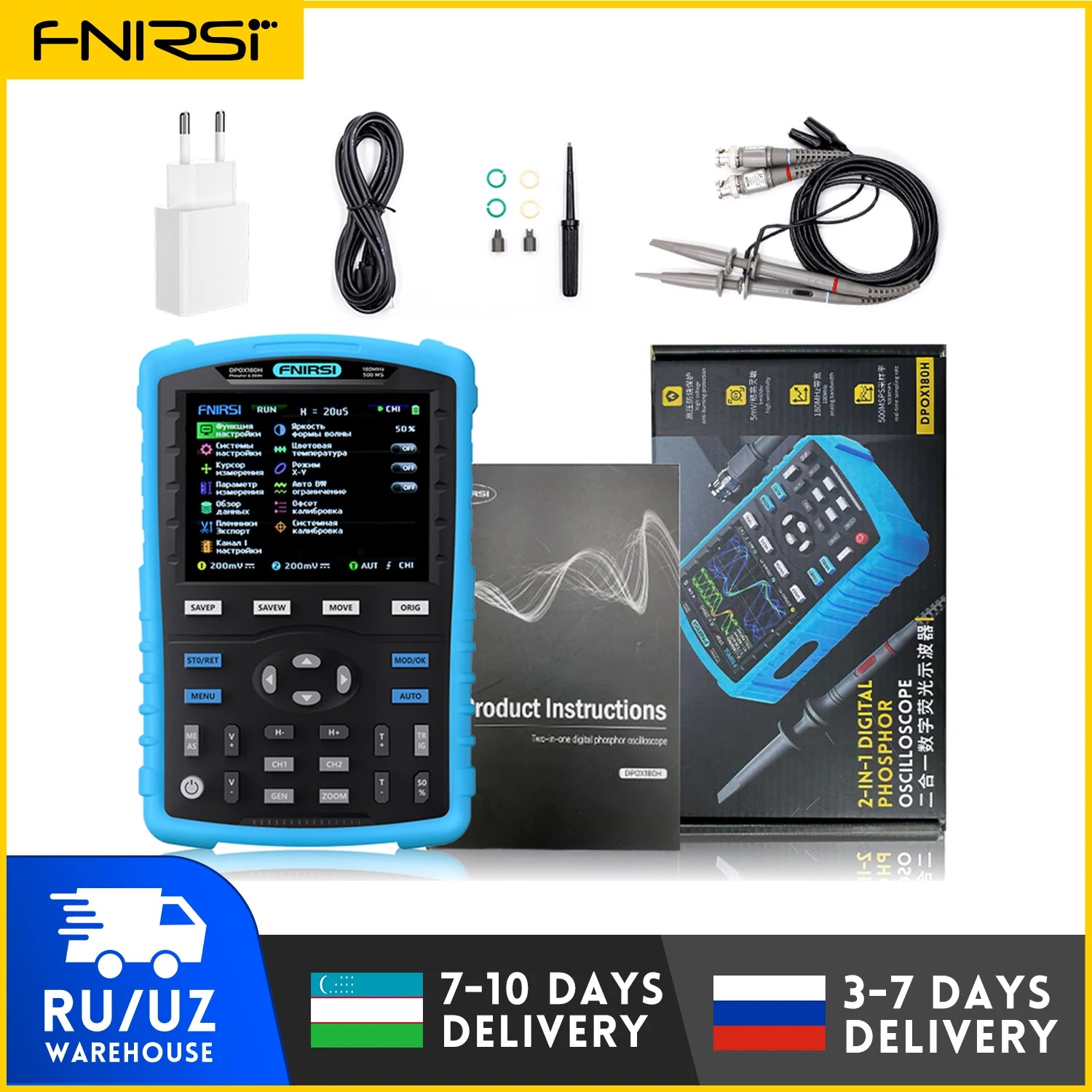

1 * DPOX180H Люминофорный цифровой Электронные измерительные приборы

2 * Подходящий пробник 200 МГц (1X и 10X)

1 * Адаптер питания 5V2A

1 * USB-линия передачи данных

1 * Руководство пользователя
